Beschreibung

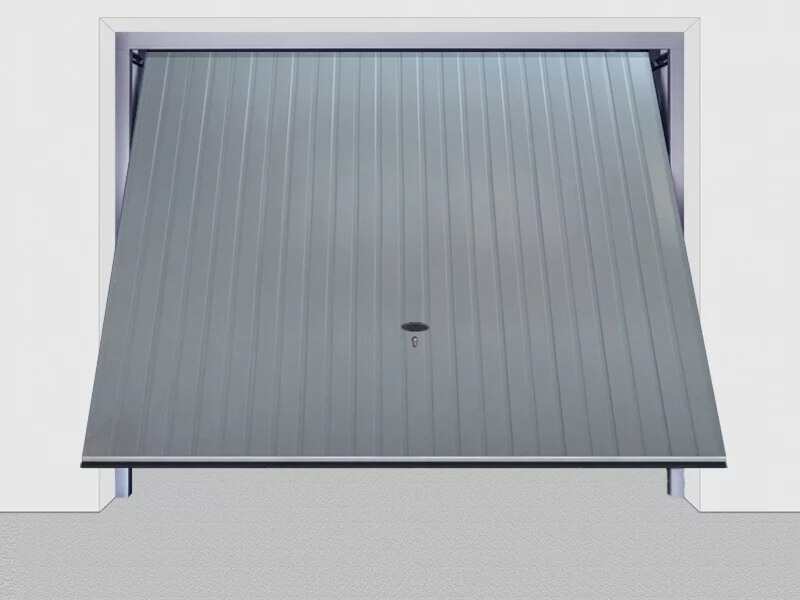

Unsere Produkte zählen zu den Klassikern im Bereich der Garagentore: Schwingtore, die wir bei garagenonline.eu in unterschiedlichen Ausführungen für Sie bereithalten. Schwingtore nach Maß aus Polen stehen Ihnen wahlweise als gedämmte oder ungedämmte Variante zur Verfügung. Hierbei bieten die gedämmten Tore den Vorteil, dass durch eine optimale Isolierung selbst bei hohen Temperaturschwankungen ein optimales Klima im Inneren der Garage herrscht.
Schenken Sie Fahrzeugen oder Geräten das nötige Maß an Sicherheit und schützen Sie diese vor Witterungseinflüssen – mit qualitativ hochwertigen Schwingtoren nach Maß, die Sie bei garagenonline.eu schnell, in bester Qualität und zu günstigen Preisen erhalten.
ÜBERSICHT
– Maximale Abmessung 3400 x 2500 mm (Breite x Höhe)
– Torrahmen aus feuerverzinktem geschlossenen 60 x 40 mm / 60 x 60 mm je nach Höhe und Breite des
Tores 1,5 mm stark Stahlprofil (mit Zargeverkleidung in Tor Farbe als Option)
– Flügel Rahmenkonstruktion aus feuerverzinkten und in RAL lackierten 30 x 30 mm / 50 x 30 mm je
nach Höhe und Breite des Tores 1,5 mm stark Stahlprofil.
– Befüllung der Torflügel

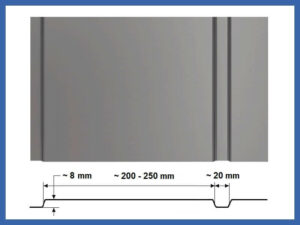

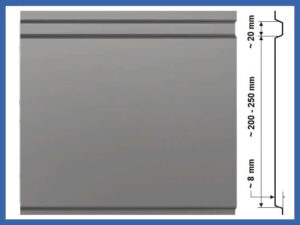

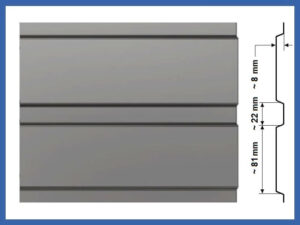

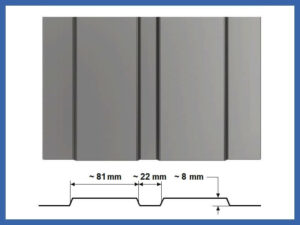

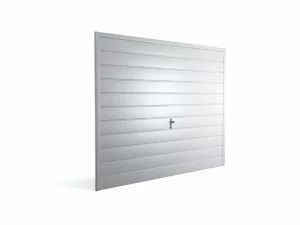

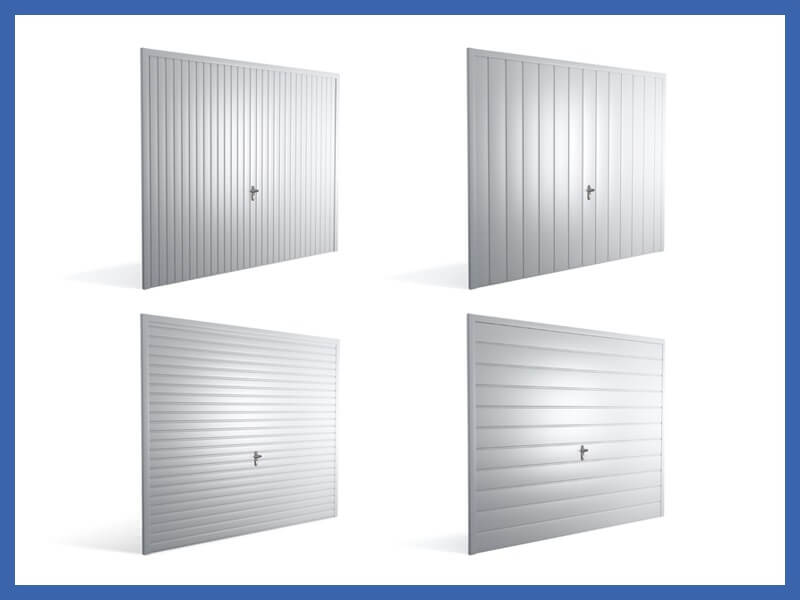

– Trapezblech mit vier Profilarten zur Verfügung:

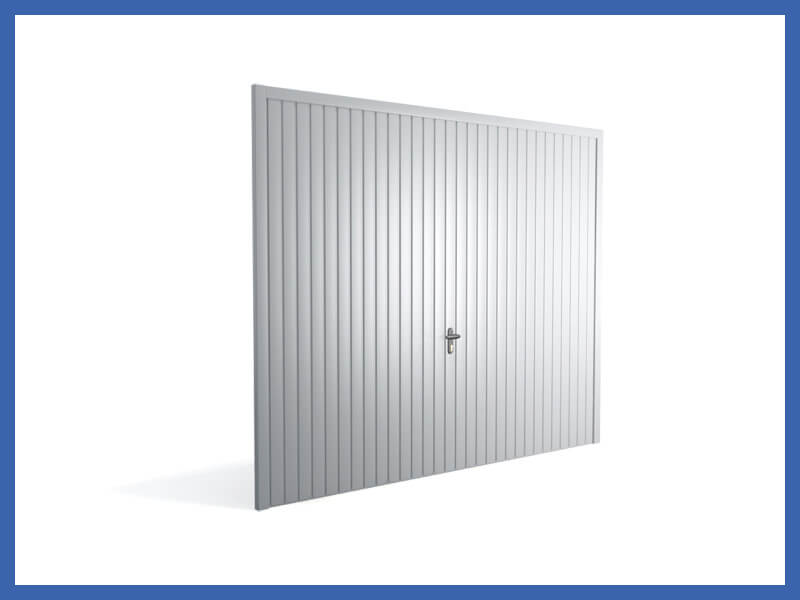

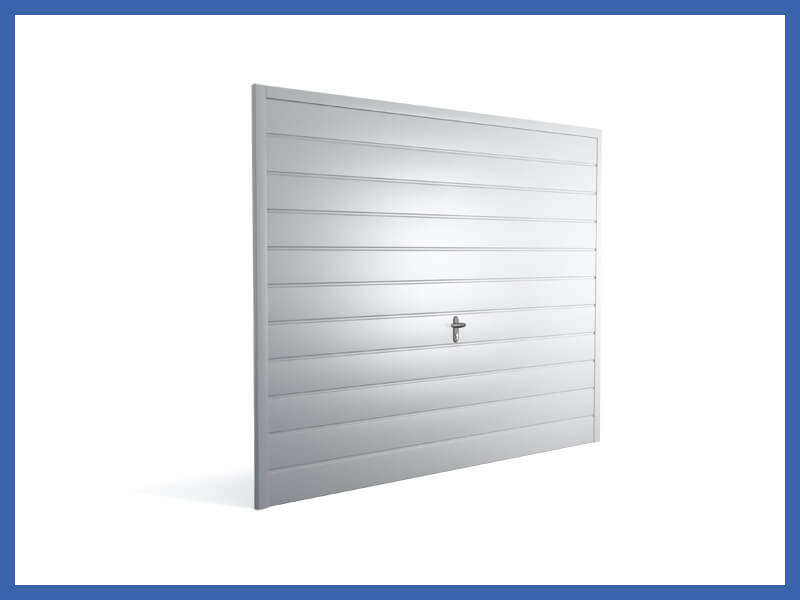

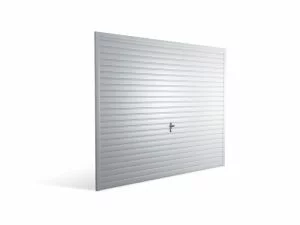

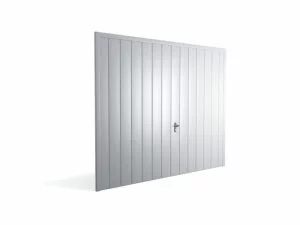

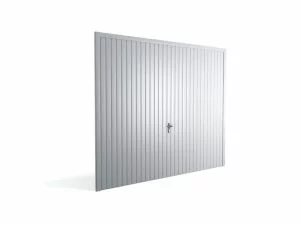

Senkrecht schmal oder breit sowie waagerecht schmal oder breit
– Die Position des Knauf hängt von der Höhe der verwendeten Trapezblech ab
– Montage in der Einbauöffnung mit der Verwendung von Montageflachstangen
– Montage vor der Einbauöffnung mit der Verwendung von Montagewinkel

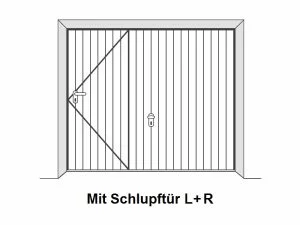

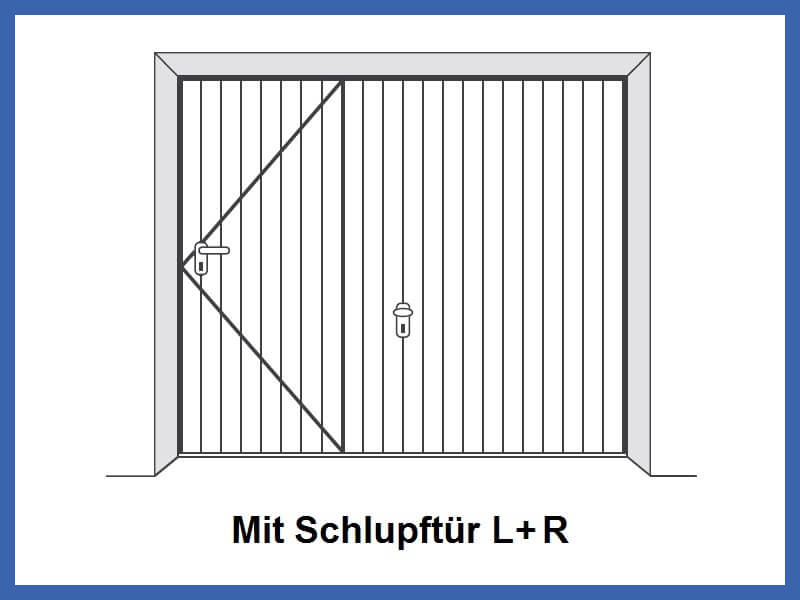

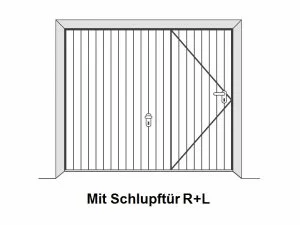

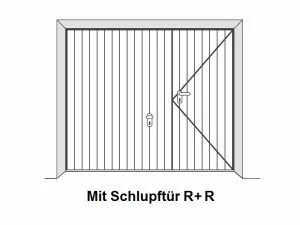

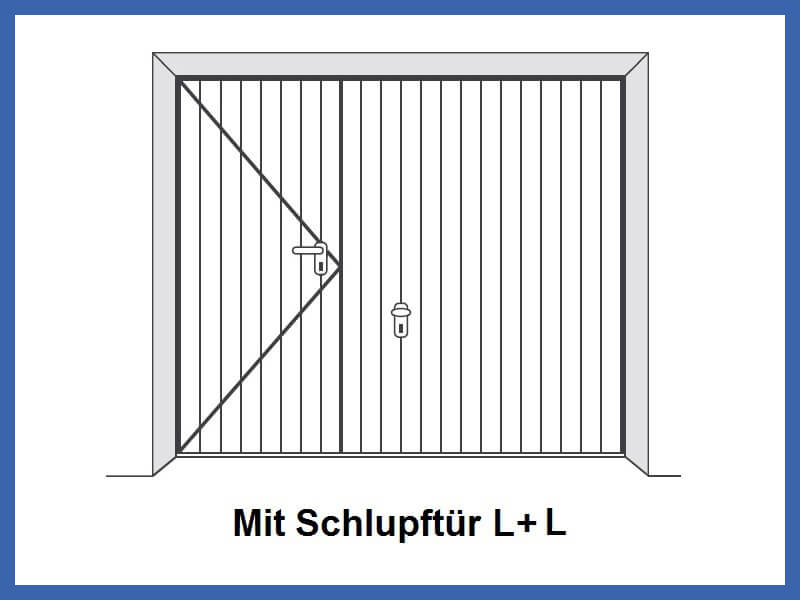

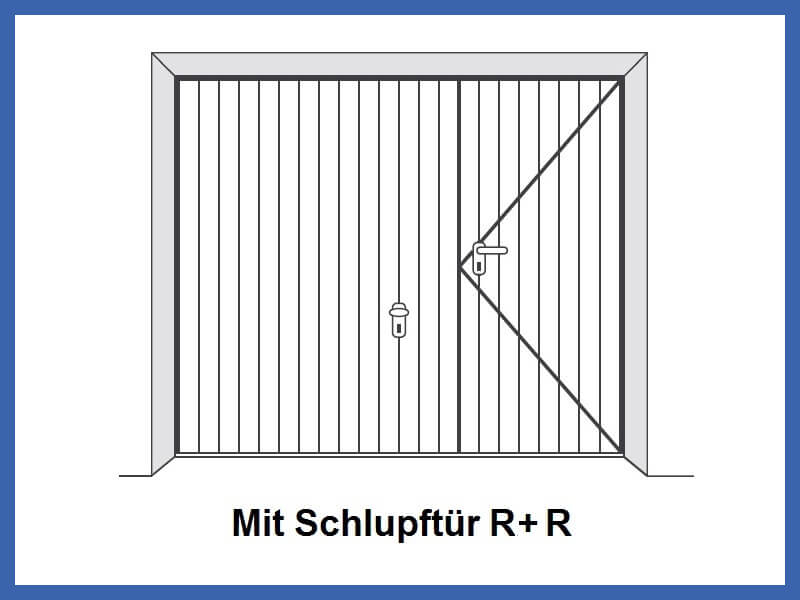

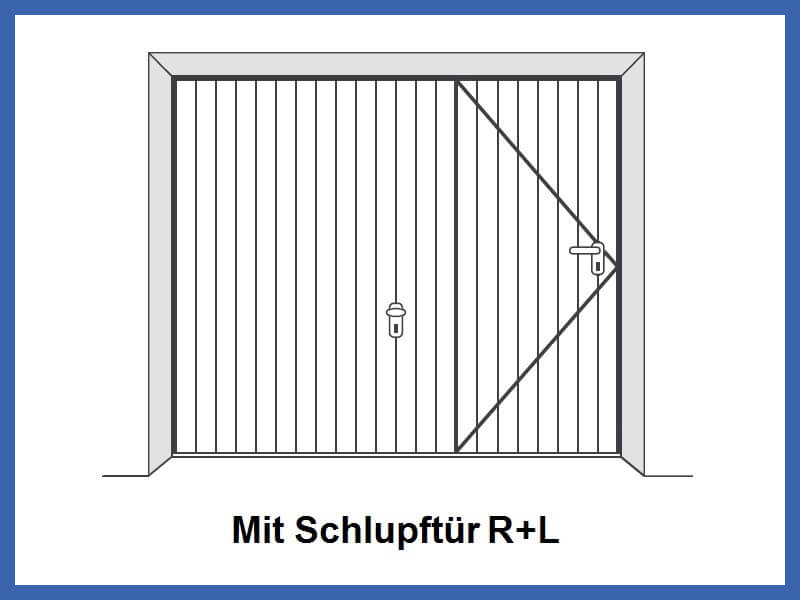

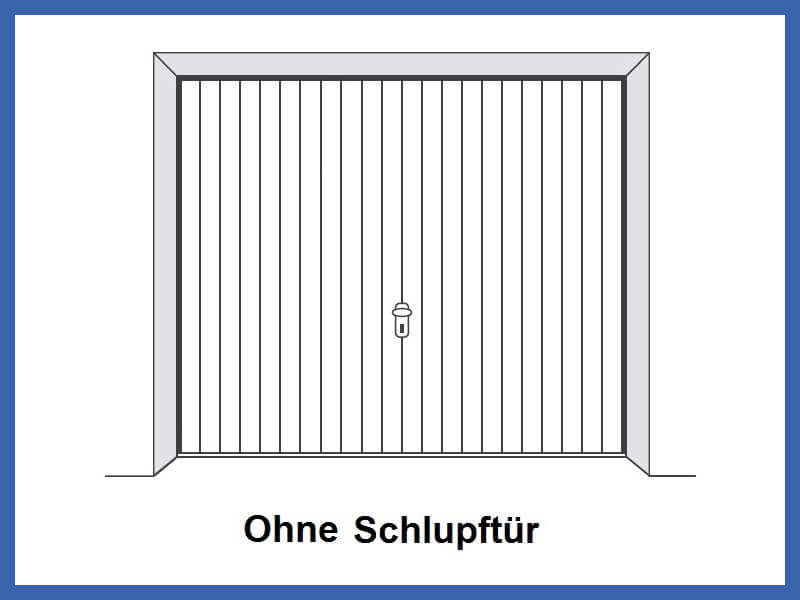

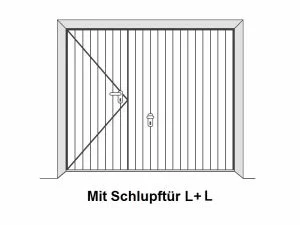

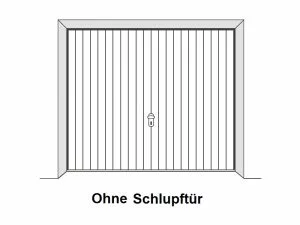

– Ausführung ohne oder mit einer Schlupftür in der Flügel möglich

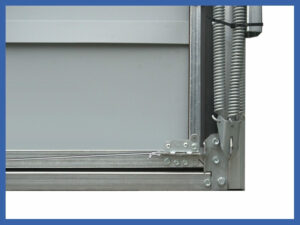

– Schwelle: 30x30mm / 40×30 mm je nach Höhe und Breite des Tores 1,5 mm stark geschlossene

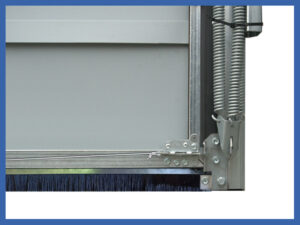

feuerverzinkte Stahlprofil oder Bürste 30 mm an unterer Kante des Flügels.

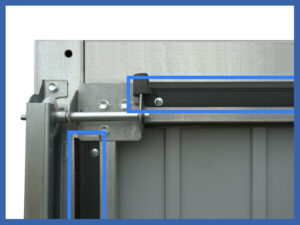

– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt
– Fenster Außenmaß 600 x 265 mm aus doppeltem Acryl insgesamt 20 mm stark
– Lüftungsgitter aus Kunststoff Außenmaß 460 x 135 mm

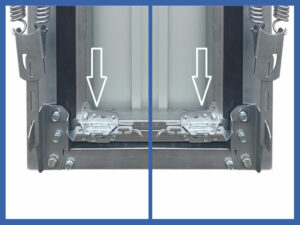

– Die untere Ecken der Flügel sind mittels Verriegelungen zu dem Rahmen links und rechts verriegelt
Garagentorschloss / Fenster

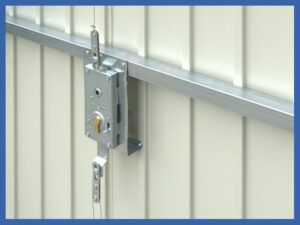

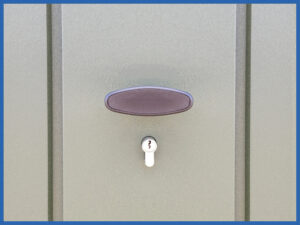

Garagentorschloss
besteht aus Knauf und Schließzylinder mit drei Schlüsseln.
Knauf wird in einer Höhe von 0,95-1,10 m ab der Schwelle montiert.

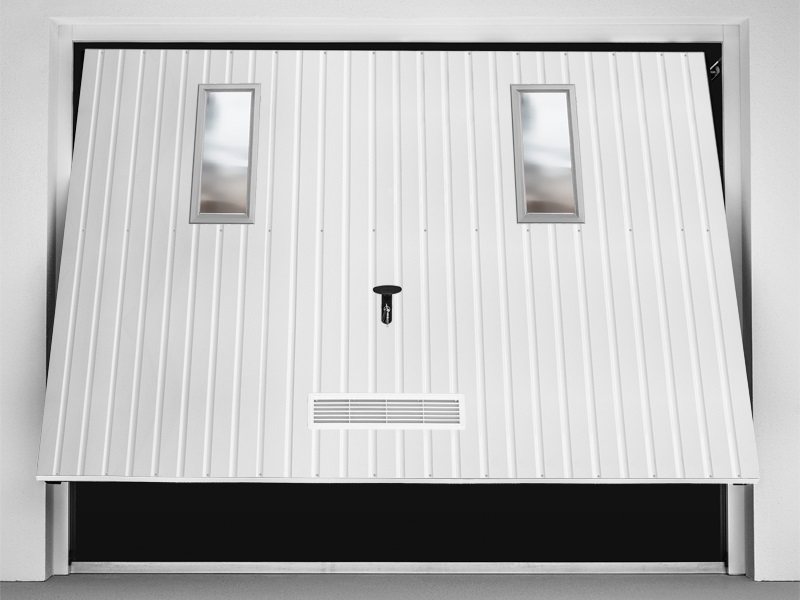

Fenster im Tor
– Verglasung: aus doppeltem Acryl insgesamt 20mm stark
– Außenmaß 600x265mm, Innenmaß 520×190 mm
– In folgenden Farben erhältlich:
RAL 9010 Weiß, RAL 9005 Schwarz, RAL 8003 Lehmbraun,
RAL 8011 Nussbraun, RAL 8017 Schokoladenbraun, RAL 7016 Anthrazitgrau
Die Fenster können nur waagerecht immer symmetrisch in Flügel montiert werden
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.
Montage
Montagehinweise für das Tor

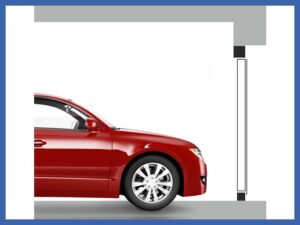

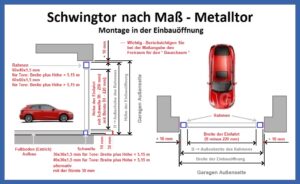

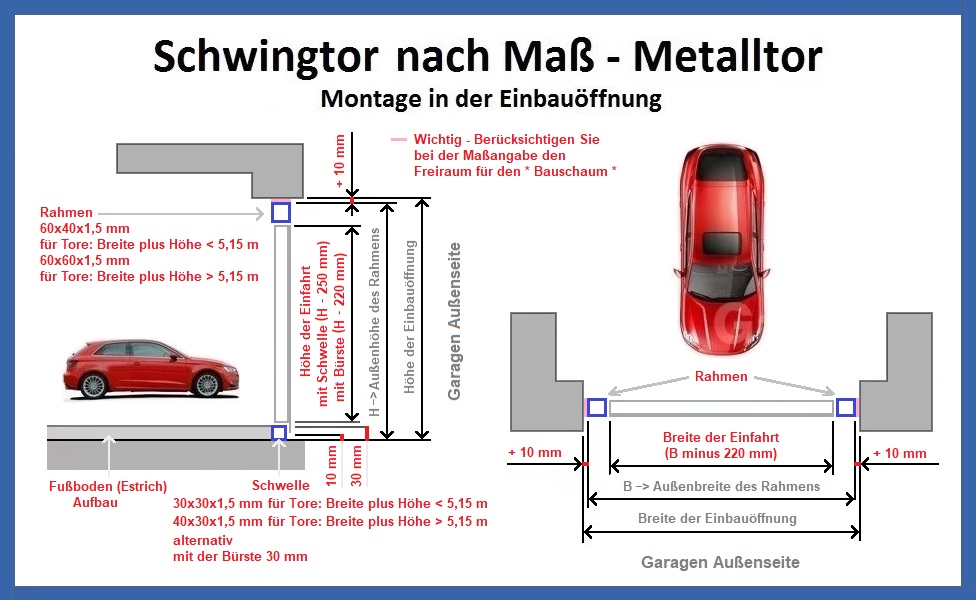

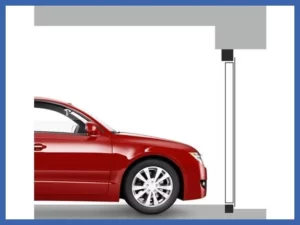

Montage in der Einbauöffnung
bei der Montage in der Einbauöffnung für das Schwingtor Classic berechnen Sie die Rahmenaußenmaße wie folgt:
Rahmenaußenmaß Breite = Lichtes Maß Breite minus 2cm
Rahmenaußenmaß Höhe = Lichtes Maß Höhe minus 1cm
*** Wenn Sie jedoch die Schwelle 2cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 1cm berechnen.
Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben

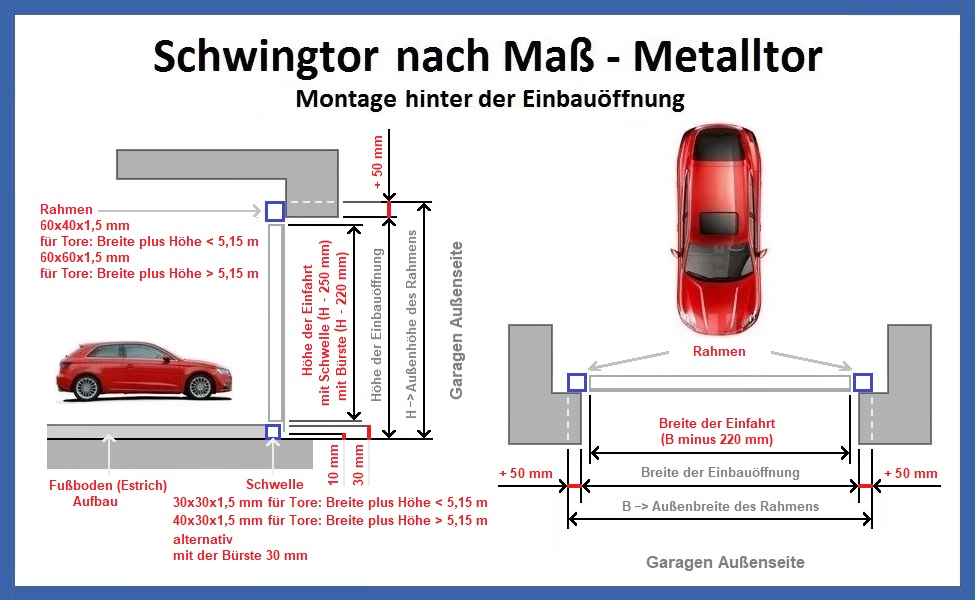

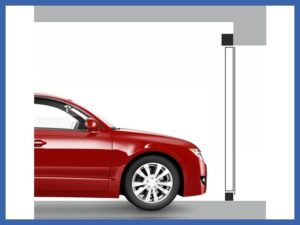

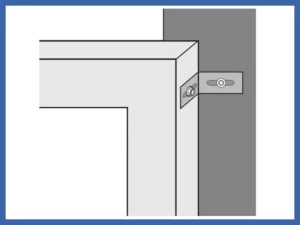

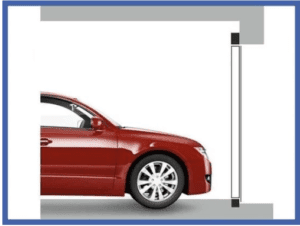

Montage hinter der Einbauöffnung
bei der Montage hinter der Einbauöffnung für das Schwingtor Classic berechnen Sie die Rahmenaußenmaße wie folgt:
Rahmenaußenmaß Breite = Lichtes Maß Breite plus 10cm
Rahmenaußenmaß Höhe = Lichtes Maß Höhe plus 5cm
*** Wenn Sie jedoch die Schwelle 2cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 7cm berechnen.
Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben
Lüftungsgitter / Zargenverkleidung
Lüftungsgitter im Tor
Aus Kunststoff: Braun, Weiß oder Graphit
Außenmaß 460x135mm; Innenmaß 425x90mm
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

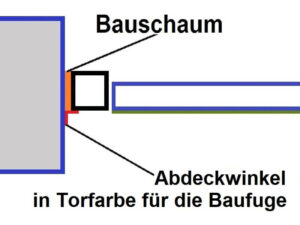

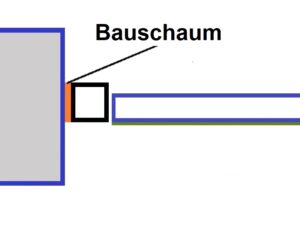

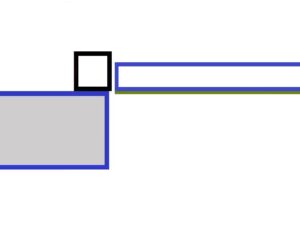

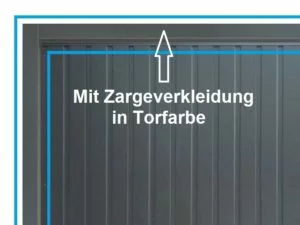

Zargenverkleidung
Zargeverkleidung in Tor Farbe gegen einen geringen Aufpreis zu bestellen.
LIEFERUNG GARAGENTORE (MIT MONTAGE)
WICHTIGE INFORMATIONEN ZUR LIEFERUNG UND MONTAGE DES GARAGENTORS
Bitte lesen Sie die folgenden Hinweise vor der Bestellung sorgfältig durch. Für eine reibungslose Lieferung und fachgerechte Montage müssen die nachfolgend genannten Voraussetzungen erfüllt sein.
1. Lieferung und Zufahrt
Die Lieferung erfolgt mit einem 20-Tonnen-Lkw (3 Achsen, ca. 16,50 m Länge) direkt aus Polen.
Der Käufer ist dafür verantwortlich, sicherzustellen, dass die Zufahrt zum Liefer- und Entladeort für ein Fahrzeug dieser Größe und dieses Gewichts uneingeschränkt möglich und behördlich zulässig ist. Straßen, Zufahrten, Einfahrten sowie erforderliche Wende- und Rangiermöglichkeiten müssen entsprechend geeignet sein.
Die Lieferungen erfolgen montags bis freitags zwischen 06:00 und 22:00 Uhr.
Aufgrund der langen Transportwege sowie nicht vorhersehbarer Verkehrsbedingungen, z. B. Staus, Unfälle, Straßensperrungen oder Baustellen, kann es zu Abweichungen von der angekündigten Ankunftszeit kommen.
Alle wichtigen Informationen zu unseren Lieferzeiten finden Sie hier:
Lieferzeiten Garagenonline
2. Anwesenheit bei Lieferung und Montage
Am vereinbarten Liefer- und Montagetermin muss zwingend eine empfangsberechtigte Person vor Ort anwesend sein, um die Ware entgegenzunehmen und den Zugang zum Montageort zu gewährleisten.
Kann die Lieferung bzw. Montage aufgrund der Abwesenheit des Empfängers nicht durchgeführt werden, muss ein neuer Termin im Rahmen der nächsten verfügbaren Liefertour vereinbart werden. Hierdurch kann es zu einer Verzögerung von mehreren Wochen kommen.
3. Entladung und Transport zum Montageort
Bei einer Bestellung mit Montage muss der Kunde bis zu einer Entfernung von maximal 30 Metern zwischen Entladestelle und Montageort keine zusätzlichen Hilfskräfte für den Transport des Garagentors bereitstellen.
Beträgt die Entfernung mehr als 30 Meter, müssen kundenseitig geeignete Hilfskräfte zur Verfügung gestellt werden, die beim manuellen Transport des Garagentors zum Montageort unterstützen.
Alternativ wird für den zusätzlichen Transportaufwand eine Pauschale von 15,00 € pro Monteur erhoben. Diese ist vor Ort in bar beim Fahrer bzw. Montageteam zu entrichten.
Aufgrund der Produktspezifikationen erfolgt die Entladung bzw. der Transport der Bauteile manuell.
4. Voraussetzungen für die Montage
Die Montage kann nur durchgeführt werden, wenn die baulichen Voraussetzungen am Montageort vollständig erfüllt sind.
Die Maueröffnung bzw. die für die Montage vorgesehene Wandfläche muss vor Ankunft unserer Fachmonteure vollständig vorbereitet, maßhaltig, ausreichend tragfähig und frei zugänglich sein.
Die für die Befestigung erforderlichen Flächen müssen eben und für eine sichere Verankerung des Torrahmens geeignet sein.
Die Laibung muss durchgängig flach, gleichmäßig und mindestens 15 cm breit sein, damit der Torrahmen sicher und fachgerecht befestigt werden kann.
Bauliche Unebenheiten, Hindernisse oder ungeeignete Befestigungsflächen müssen vor dem Montagetermin kundenseitig beseitigt bzw. entsprechend vorbereitet werden.
5. Umfang der Montageleistung
Mit der Auswahl der Montage erhalten Sie die fachgerechte Montage Ihres neuen Garagentors durch unsere Fachmonteure.
Die Montageleistung umfasst:
- Einsetzen und Befestigen des Garagentors
Das Garagentor wird in die vorbereitete Maueröffnung eingesetzt bzw. – bei entsprechender Montagevariante – vor der Maueröffnung auf der vorbereiteten Wandfläche positioniert und fachgerecht befestigt.
- Fachgerechtes Ausrichten
Das Garagentor wird ausgerichtet und eingestellt, um eine ordnungsgemäße Funktion sowie ein korrektes Öffnen und Schließen zu gewährleisten.
- Ausschäumen der Montagefugen
Die bei der Montage entstehenden Fugen zwischen Torrahmen und Baukörper werden, soweit erforderlich, mit Montageschaum ausgeschäumt.
- Nachbearbeitung des Montageschaums
Überschüssiger Montageschaum wird durch unsere Monteure nicht abgeschnitten oder nachbearbeitet. Nach vollständiger Aushärtung – in der Regel nach ca. 24 Stunden – muss dieser vom Empfänger selbst entfernt werden.
6. Nicht im Montageumfang enthalten
Unsere Montageleistung umfasst ausschließlich die Montage des neuen Garagentors in einer bereits vollständig vorbereiteten Einbausituation.
Nicht Bestandteil der Montageleistung sind insbesondere:
- Demontage und Entsorgung eines vorhandenen bzw. alten Garagentors,
- Maurer-, Putz-, Beton-, Stemm- oder sonstige Bauarbeiten,
- Vergrößerung, Verkleinerung oder bauliche Anpassung der Maueröffnung,
- Ausgleichen oder Begradigen ungeeigneter bzw. unebener Wand- und Befestigungsflächen,
- Verputz-, Spachtel-, Maler- oder sonstige Abschlussarbeiten,
- Beseitigung baulicher Hindernisse im Montagebereich.
Ein vorhandenes Garagentor muss daher vor Ankunft unserer Fachmonteure vollständig demontiert und entfernt sein.
Unsere Fachmonteure führen ausschließlich die vereinbarte Montage des neuen Garagentors durch. Die Vorbereitung und gegebenenfalls erforderliche bauliche Anpassung der Einbausituation liegt in der Verantwortung des Auftraggebers.
7. Zulässige Montagevarianten
Im Rahmen unserer Standardmontage sind folgende zwei Montagevarianten vorgesehen:
- Montage in der Maueröffnung
Das Garagentor wird innerhalb der entsprechend vorbereiteten Maueröffnung positioniert und befestigt.
- Montage vor der Maueröffnung / auf der Wandfläche
Das Garagentor wird vor der Maueröffnung auf der entsprechend vorbereiteten und tragfähigen Wandfläche befestigt.
Sondermontage bei Mauerrücksprung
Eine Montage in einem Mauerrücksprung bzw. an einer gegenüber der Mauerflucht zurückversetzten Montageebene gehört nicht zu unserer Standardmontage.
Ist bei Ihnen ausschließlich eine solche Montagesituation möglich, kontaktieren Sie uns bitte unbedingt vor der Bestellung.
Anhand der von Ihnen übermittelten Fotos prüfen wir die vorhandene Einbausituation und stimmen die technische Umsetzbarkeit mit dem Hersteller ab.
Eine solche Sondermontage ist ausschließlich nach vorheriger Prüfung und Bestätigung möglich. Die Montagekosten werden in diesem Fall immer individuell kalkuliert.
8. Checkliste vor dem Montagetermin
Bitte stellen Sie spätestens vor Ankunft unserer Fachmonteure sicher, dass:
- ein vorhandenes altes Garagentor vollständig demontiert und entfernt wurde,
- die Maueröffnung bzw. Montagefläche vollständig vorbereitet und maßhaltig ist,
- die erforderlichen Befestigungsflächen ausreichend tragfähig und eben sind,
- keine Maurer-, Putz- oder sonstigen Vorarbeiten mehr erforderlich sind,
- der Montagebereich frei zugänglich ist,
- die Zufahrt und Entladung entsprechend den oben genannten Bedingungen gewährleistet sind und
- die bestellte bzw. vorab bestätigte Montagesituation tatsächlich vor Ort gegeben ist.
Sind die erforderlichen baulichen Voraussetzungen am Montagetermin nicht erfüllt, kann die Montage durch unsere Fachmonteure nicht durchgeführt werden.
9. Nichtdurchführung der Montage aufgrund nicht erfüllter Montagevoraussetzungen
Sollte die Montage vor Ort nicht durchgeführt werden können, weil die in diesen Montagebedingungen genannten Voraussetzungen kundenseitig nicht erfüllt wurden, wird die Montageleistung abgebrochen bzw. nicht begonnen.
Da der für die Montage eingeplante Monteur in diesem Fall bereits zur Lieferadresse mitgefahren ist und entsprechende Anfahrts-, Personal- und Bereitstellungskosten entstanden sind, wird von den vereinbarten Montagekosten eine Pauschale in Höhe von 200,00 € netto einbehalten.
Dies gilt insbesondere, wenn die Montage beispielsweise aufgrund einer nicht ausreichend vorbereiteten Maueröffnung, eines nicht demontierten Alttores, ungeeigneter Befestigungsflächen, baulicher Hindernisse oder einer nicht mit den vereinbarten Montagebedingungen übereinstimmenden Einbausituation nicht durchgeführt werden kann.
Der verbleibende Teil der bereits berechneten Montagekosten für die nicht erbrachte Montageleistung wird dem Kunden entsprechend gutgeschrieben. Hierzu erhalten Sie eine Korrekturrechnung.
Die Pauschale von 200,00 € netto betrifft ausschließlich den bereits entstandenen Aufwand für die erfolgte Anfahrt und Bereitstellung des für die Montage vorgesehenen Monteurs.
Wichtig: Sollte anschließend ein erneuter Montagetermin gewünscht werden, muss dieser neu vereinbart und entsprechend dem hierfür entstehenden Aufwand separat berechnet werden.
Bei Unsicherheiten bezüglich Ihrer Einbausituation empfehlen wir Ihnen, uns bereits vor der Bestellung aussagekräftige Fotos der Maueröffnung und des Montagebereichs zuzusenden. Gerne prüfen wir gemeinsam mit Ihnen, welche Montagevariante für Ihre bauliche Situation geeignet ist.

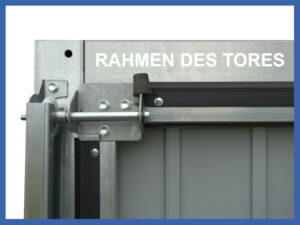

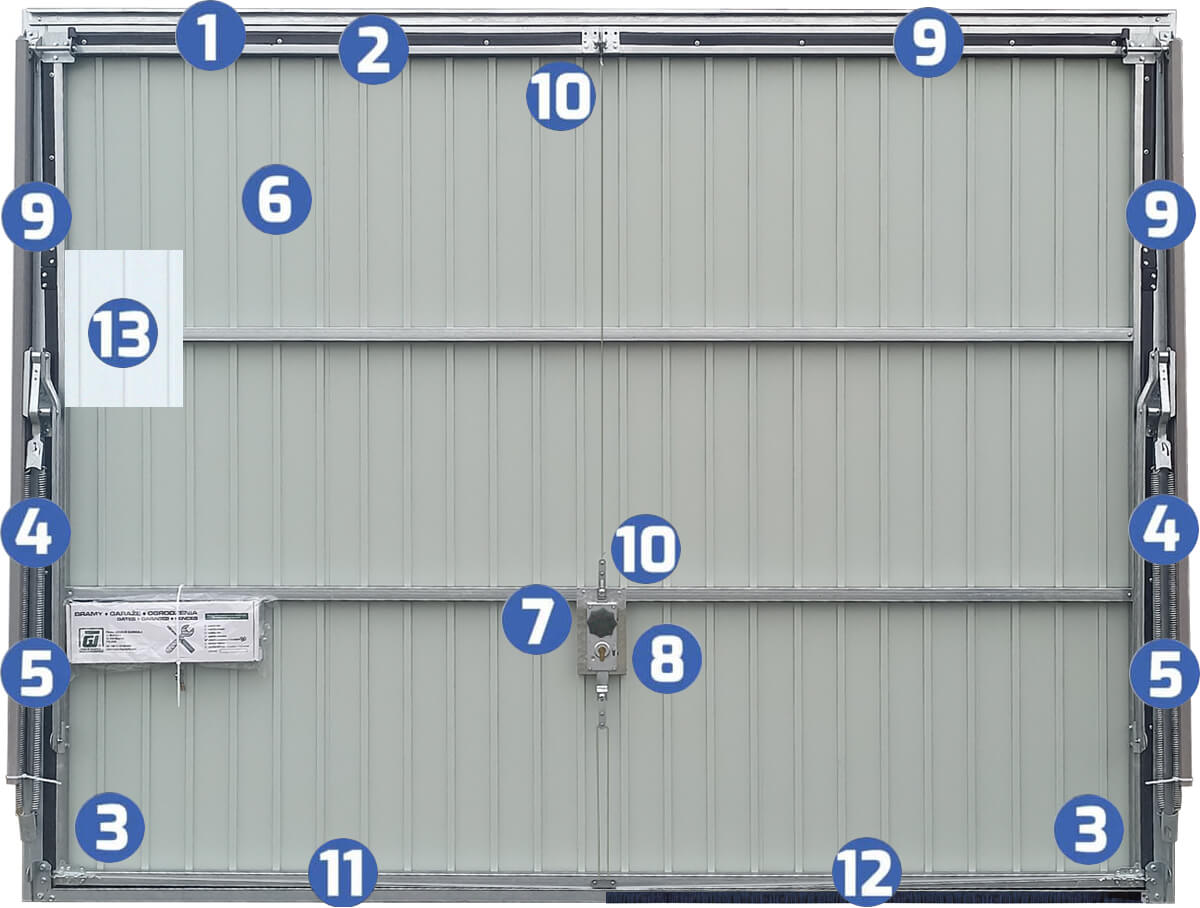

RAHMEN DES TORES

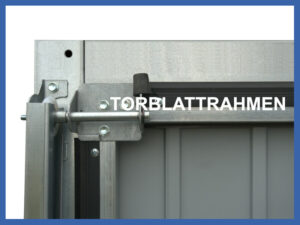

TORBLATTRAHMEN
VERRIEGELUNGEN RECHTS/LINKS

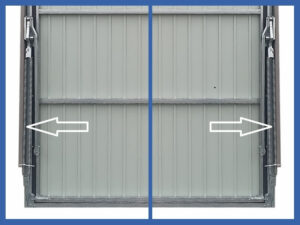

FEDERN

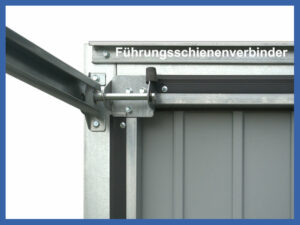

FÜHRUNGSSCHIENEN
TRAPEZBLECH
KNAUF
SCHLIEßZYLINDER
GUMMIDICHTUNG

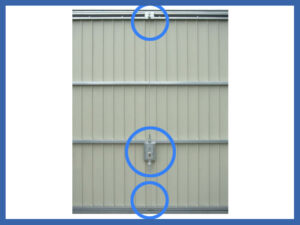

VORRICHTUNG FÜR ANTRIEB
SCHWELLE (Standard)
BÜRSTE (Optional)

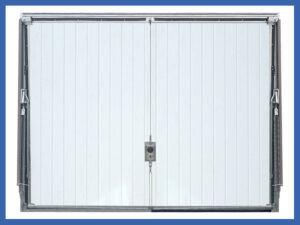

WÄRMEDÄMMUNG
