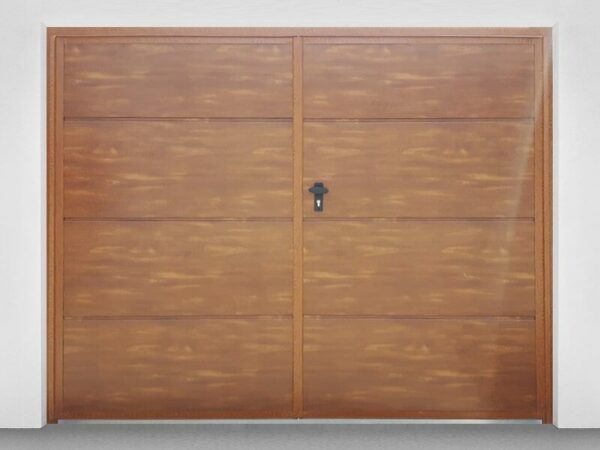

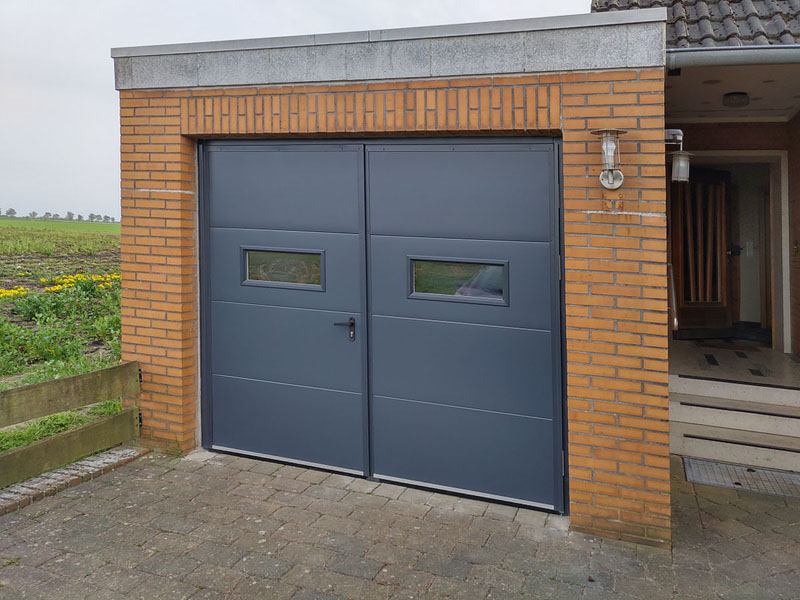

Zweiflügeltor Stahl nach Maß aus Iso 40 Sektionaltor Sandwichpaneelen

ab Ursprünglicher Preis war: 1899.00 €Aktueller Preis ist: 1399.00 €.

GARAGEN ZWEIFLÜGELTOR AUS POLEN GEDÄMMT DOPPELFLÜGELTOR GROSSLAMMELE ISOLIERT GARAGEN ZWEIFLÜGELTOR

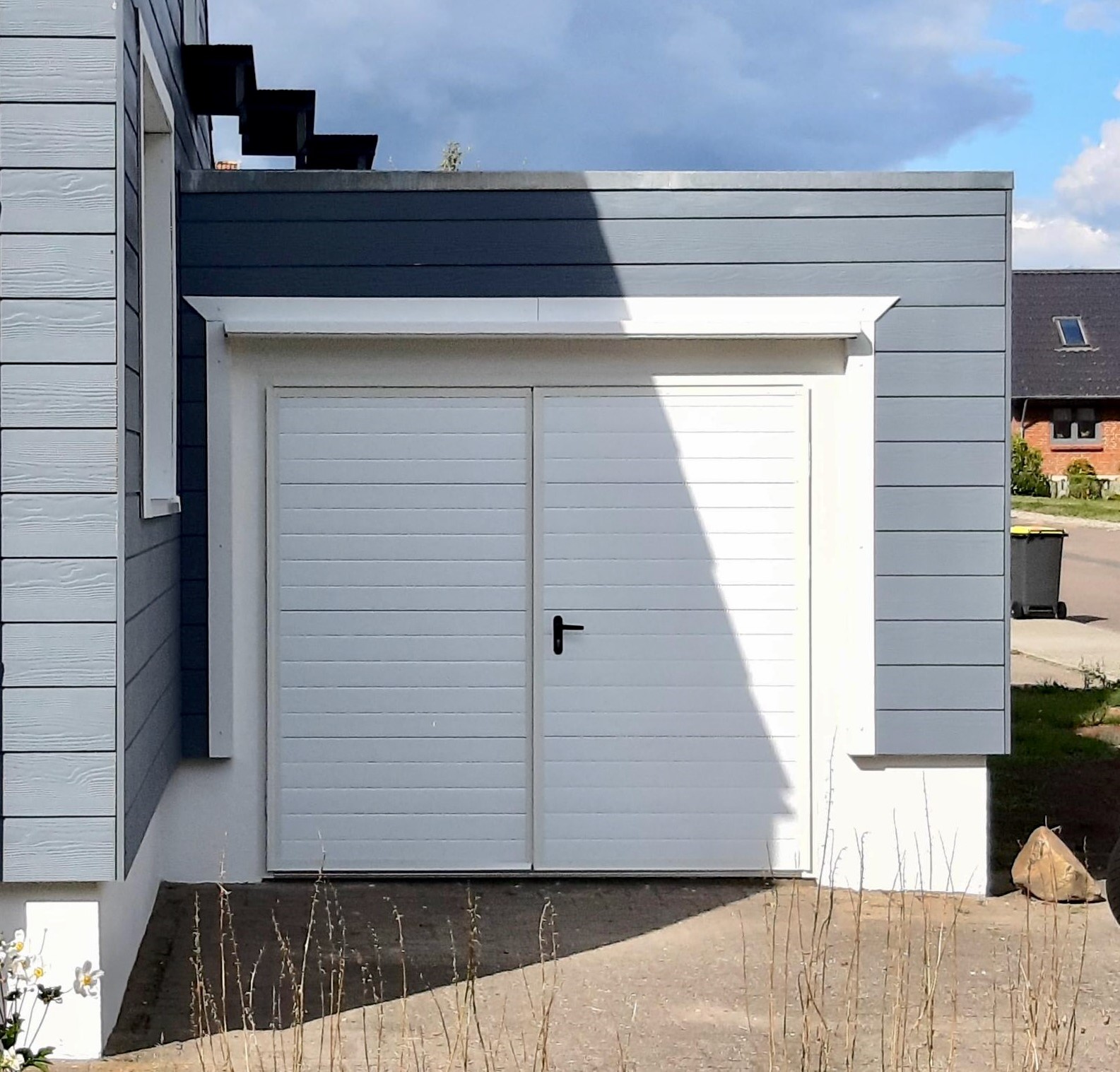

Unsere gedämmte Stahl-Zweiflügeltore aus Polen auf Maß aus Sektionaltor-Sandwichpaneelen sind für den Einsatz in Garagen und Gewerberäumen vorgesehen. Unsere gesamten Zweiflügeltore für Garagen sind eine echte Alternative zu Sektionaltoren.

Hier können Sie Ihre Produkt konfigurieren und anschließend bei Bedarf bestellen.
10.07 grafika zmiana grafiki na wysokosc 320 m tiny
WICHTIG! Bitte geben Sie immer das Rahmenaußenmaß an
Der Preis wächst zusammen mit der Größe – Es fallen aber keine Sonderkosten für die Maßanfertigung an !
ab 1.60 bis 4.40
ab 1.60 bis 3.20 m
Lichte Maß laut Ihre Angaben
Bitte wählen Sie die gewünschte Farbe aus.
Bitte wählen Sie die gewünschte Farbe aus.
WICHTIGE INFORMATION ! Keiner der Flügel darf breiter als 2.20m sein
Wichtigt! Um das Garagentor mit dem Schlüssel zu öffnen, drehen Sie den Schlüssel entgegen der Öffnungsrichtung des Torflügels.
Gegen einen geringen Aufpreis kann die Torschwelle durch eine Bürste am Torunterrand ersetzt werden.
montiert symmetrisch im zweiten Paneel von oben
Wichtigt! Die Paneele werden von oben montiert und untere Paneel wird zugeschnitten.
montiert symmetrisch im Flügel, im unteren Paneel
Da unsere Produkte keine Standardprodukte sind und nach Kundenwunsch gefertigt werden, beträgt die Zirka-Lieferzeit 4-10 Wochen nach Auftragsbestätigung und Zahlungseingang. Eine Woche vor der geplanten Lieferung werden wir Ihnen schriftlich (per E-Mail) oder Telefonisch einen genauen Termin (ein Tag und Uhrzeit) nennen. Die Lieferungen erfolgen generell mit einem Werkseigenen Fahrzeug als Sammelbestellung (Außer Inseln) Der Fahrer kann leider selbst die Ware nicht Entladen. Daher bitten wir Sie somit genügend Helfer am Tag der Anlieferung zu organisieren. Am Liefertag sollen genügend Personen - Helfer kostenlos vom Käufer gestellt werden, die in der Lage sind zu zweit Teile die ca. 70 bis 150 kg wiegen zu tragen !!! *** Unsere Produkte können nicht von DHL oder DPD transportiert werden, da sie solche Produkte nicht ohne geeignete Fahrzeuge transportieren können.
Produkt Gesamtpreis
Optionen Gesamtpreis
Gesamtpreis
Ich möchte ein kostenloses Angebot per Mail bekommen.
Ich möchte die konfigurierte Ware über Banküberweisung oder Paypal bezahlen.
Kategorie:

Beschreibung

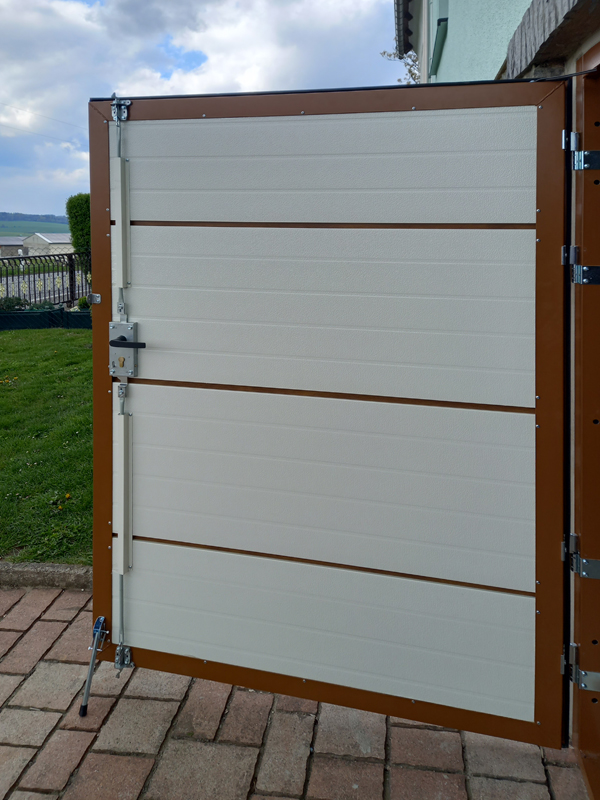

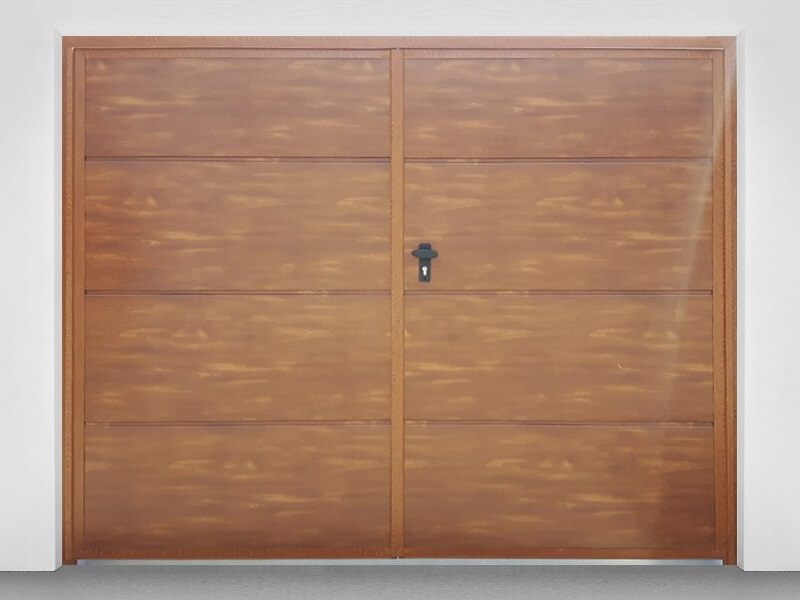

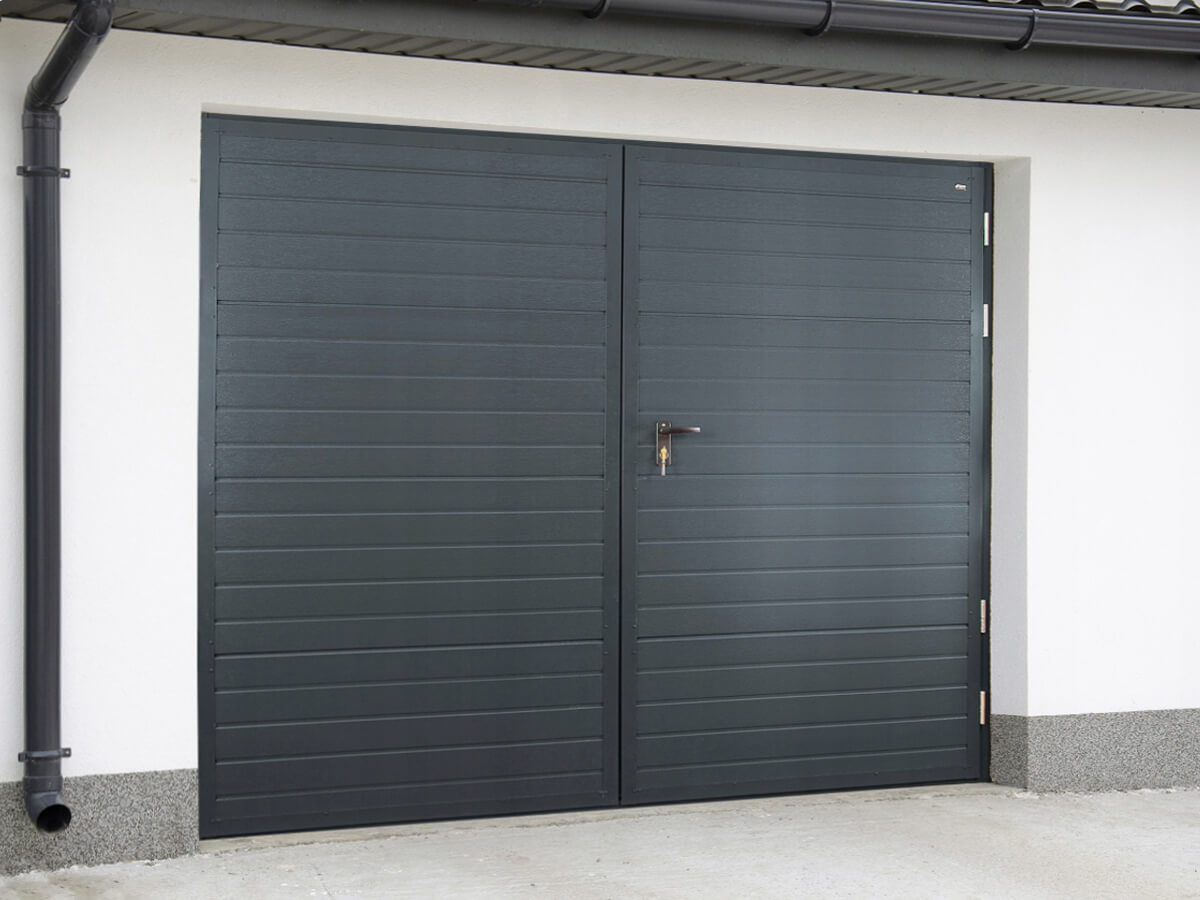

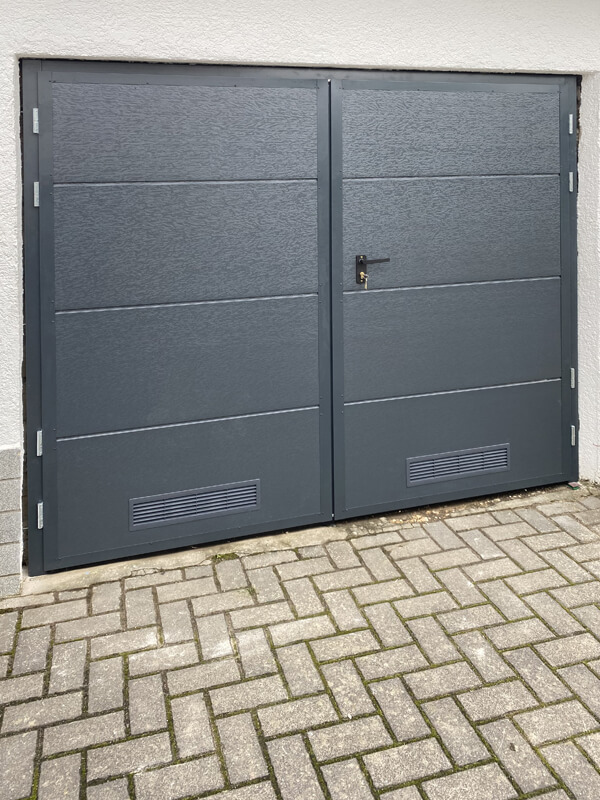

Die gedämmte Stahl-Zweiflügeltore bestehen aus verschweißter und verzinkter Stahlkonstruktion. Die Befüllung der Torflügel besteht aus Sektionaltorpaneelen, die in Sektionaltoren verwendet werden. Die Sektionaltorpaneele bestehen aus isoliertem 40 mm starken, feuerverzinkten und lackierten Polyurethanschaum-Sandwich-Paneelen.

Dank einer 40 mm starken Platte hat das Garagen-Zweiflügeltor erhöhten Wärmeschutzwiderstand. Aufgrund ihrer soliden Konstruktion werden diese Garagen-Zweiflügeltore nach Maß für den Bau großer Garagen sowie für Produktions- und Lagerhallen empfohlen und sind eine Alternative zum wirtschaftlichen Schließen der Garage.

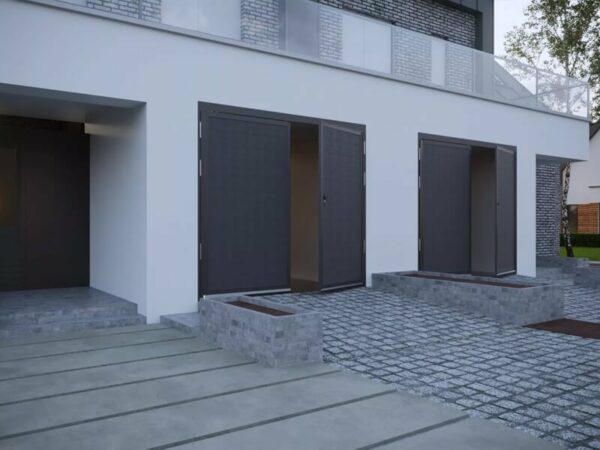

Das isolierte zweiflügelige Garagentor aus Polen ist über seinen gesamten Umfang mit einer Gummidichtung abgedichtet. Die Anwendung dieser Lösung erlaubt ein ästhetisches Erscheinungsbild und eine angemessene Wärmeisolierung. Das gedämmte Zweiflügeltor wird immer nach Außen geöffnet und kann problemlos zwischen die Leibung oder auch vor die Leibung montiert werden. Die Ecken der Flügel sind mittels Verriegelungen zu der Schwelle unten und dem Rahmen oben verriegelt. Wenn die Schwelle nicht erwünscht ist, wird das Tor mit einer Bürstendichtung unter den Türflügeln geliefert, bauseitig muss dann ein Kunststoffstück am Boden befestigt werden, damit eine Verriegelung des passiven Türflügels gewährleistet ist.

Der aktive, zuerst geöffnete Flügel ist mit einem Schloss, mit einem Schließzylinder und mit einem Türgriff ausgestattet.

ÜBERSICHT

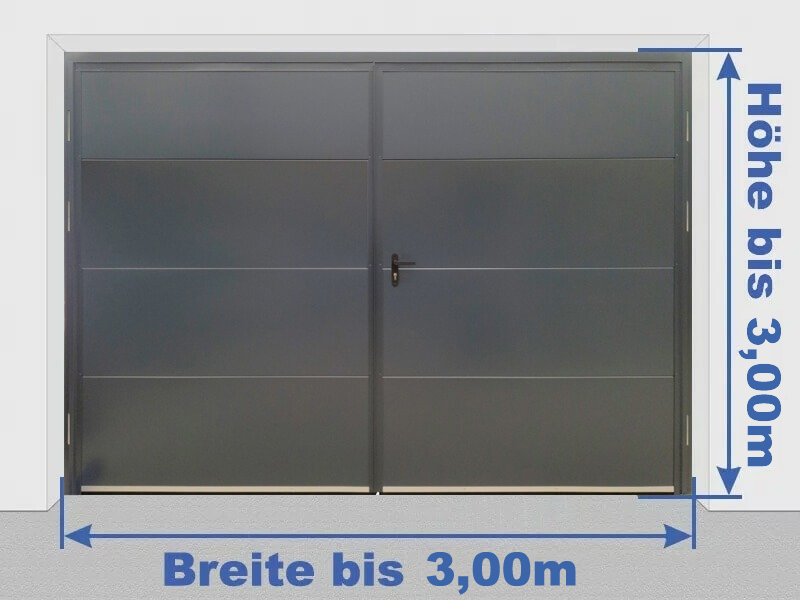

– Maximale Abmessung 4400 x 3200 mm (Breite x Höhe)
– Torrahmen aus feuerverzinktem geschlossenen 60 x 60 mm 1,5 mm stark Stahlprofil. Torrahmen sind standardmäßig farblich passend zur RAL oder holz-änlichen Farbe der Füllungen von außen pulverbeschichtet.
– Flügel Rahmenkonstruktion aus offenen verzinkten Stahlprofilen in Form des Buchstabens „h” 45×80. Rahmenkonstruktion sind auch standardmäßig farblich passend zur RAL oder holz-änlichen Farben der Füllungen von außen pulverbeschichtet.
– Befüllung der Torflügel – Sektionaltor Paneele mit einem 40 mm starken, isolierten Polyurethanschaum gefüllt
– Die Verwendung eines versteckten dreifaches feuerverzinkt Scharniersystem 4 mm stark (ab Torhöhe 2400 mm – 4 Bänder pro Flügel).
– Die Position der Klinke hängt von der Höhe der verwendeten Paneele ab (95-120 cm).
– Montage in der Einbauöffnung oder vor der Einbauöffnung (im Montagesatz Montagewinkel).
– Symmetrische oder asymmetrische Teilung der Flügel möglich.
– Keiner der Flügel darf breiter als 2,20 m sein.
– Schwelle: aus verzinkten Stahlprofilen 60×32, oder Bürste 32 mm an unterer Kante des Flügels
– Stopper des Flügels
– Begrenzer der 90° Öffnungswinkel.
– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt.
– Fenster Außenmaß 600 x 265 mm aus doppeltem Acryl insgesamt 20 mm stark.
– Fenster nur in Flügel ab min. 0,90 m breit möglich.
– Lüftungsgitter aus Kunststoff Außenmaß 435 x 136 mm (weiße Innenseite)
– Die Ecken der Flügel sind mittels Verriegelungen zu der Schwelle unten (bei der Option mit der Bürste zum Boden) und dem Rahmen oben verriegelt

Technische details

Technische details

CE-Konformitätserklärung.

Mechanische Festigkeit und Stabilität: Erfüllt die Anforderungen der Norm PN-EN 12604:2002

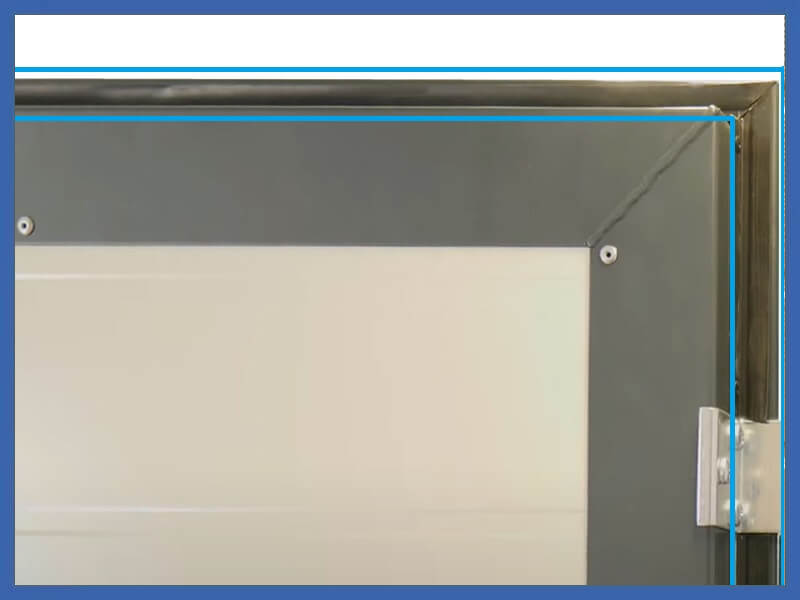

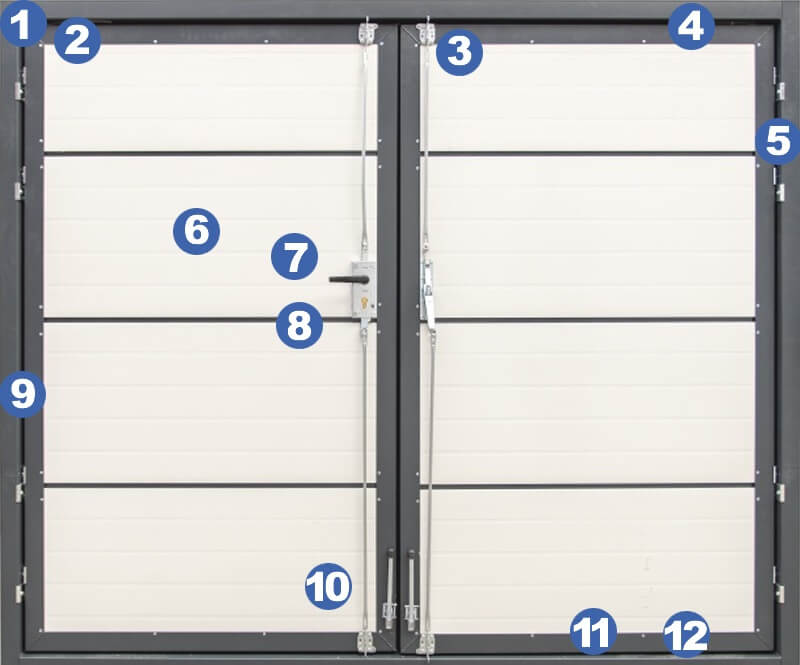

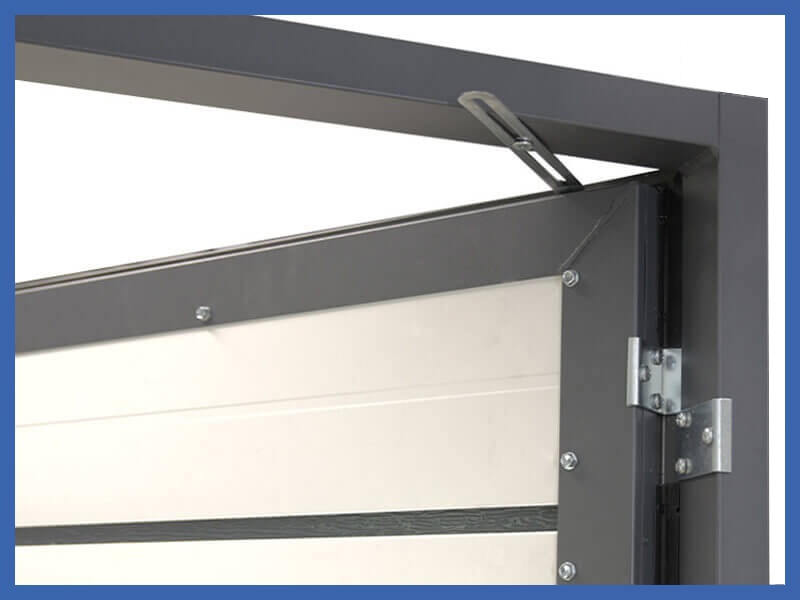

RAHMEN DES TORESRAHMEN-DES-TORES

– Torrahmen aus feuerverzinktem geschlossenen 60 x 60 mm 1,5 mm stark Stahlprofil

– Die verzinkten und pulverbeschichtet Torrahmen-Elemente sind durch Schweißen miteinander verbunden

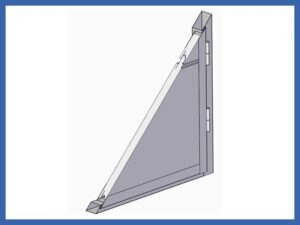

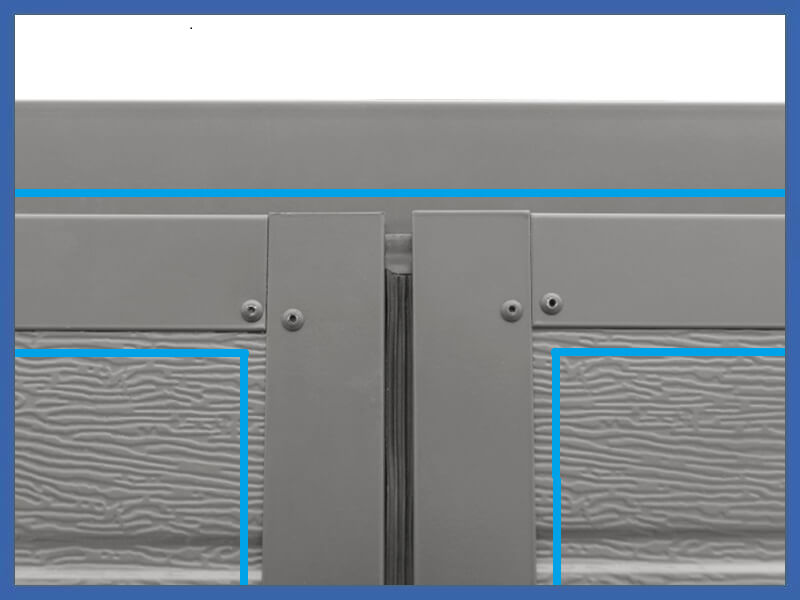

RAHMEN DES FLÜGELSRAHMEN-DES-FLÜGELS

– Flügel Rahmenkonstruktion aus feuerverzinkten und in RAL pulverbeschichtet offenen 1,5 mm stark Stahlprofilen in Form des Buchstabens „h” 45×80

– Die verzinkten Flügeltragstruktur ist geschweißt, der äußere Teil der Flügelkonstruktion ist genietet

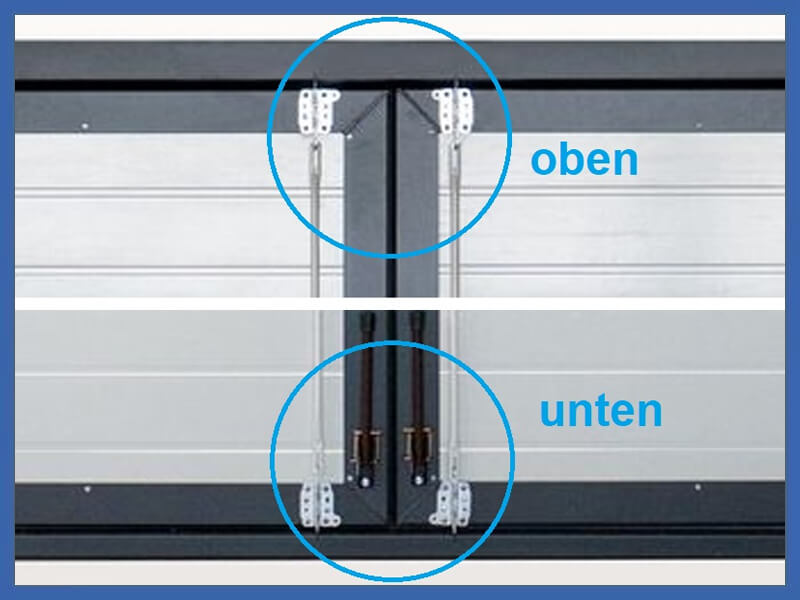

VERRIEGELUNGEN OBEN/UNTENVERRIEGELUNGEN-OBEN-UNTEN

– Die Ecken der Flügel sind mittels Verriegelungen zu der Schwelle unten (bei der Option mit der Bürste zum Boden) und dem Rahmen oben verriegelt

– Die Riegel bestehen aus Metallhaken, die den oberen und unteren Ecke der Flügel blockieren

ÖFFNUNGSBERGERENZERÖffnungsbegrenzer

– Begrenzer der 90° Öffnungswinkel an jeden Flügel

– Der Flügel kann bis zu 180° geöffnet werden (nachdem der Begrenzer entfernt wurde)

SCHARNIEREScharniere

– Versteckten dreifaches feuerverzinkt Scharniersystems 4 mm stark
– ab Torhöhe 2400 mm – 4 Bänder pro Flügel

PANEELEPANEELE

– Die Sektionaltorpaneele, bestehend aus isolierten 40 mm stark, feuerverzinkt und lackiert oder beschichtet mit Holzdeckor Polyurethanschaum Sandwich-Paneelen.

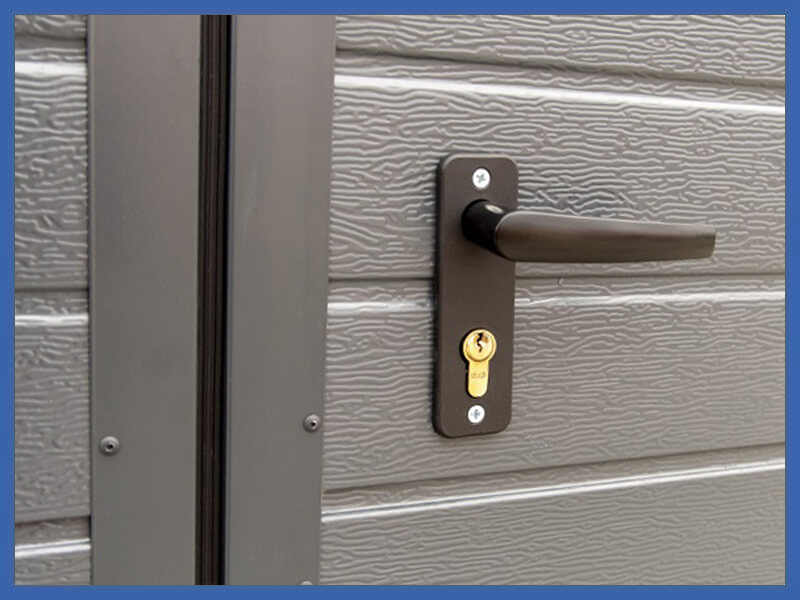

KLINKEKLINKE
– Die Position der Klinke ist abhängig von der Torhöhe und der Höhe der Verbindung von den Sektionaltorpaneelen. Die Montagehöhe des Griffs reicht von 95 cm bis 120 cm

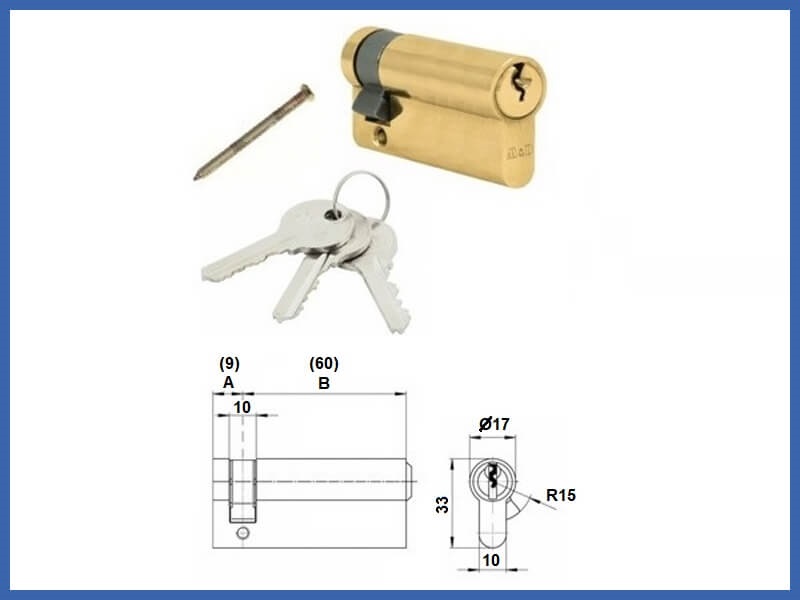

SCHLIEßZYLINDERSCHLIEßZYLINDER

– In der Paket befindet sich ein Schließzylinder mit drei Schlüsseln

Wichtigt! Um das Garagentor mit dem Schlüssel zu öffnen, drehen Sie den Schlüssel entgegen der Öffnungsrichtung des Torflügels.

GUMMIDICHTUNG– ohne Prägung

– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt

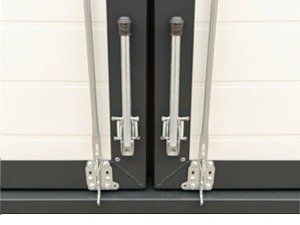

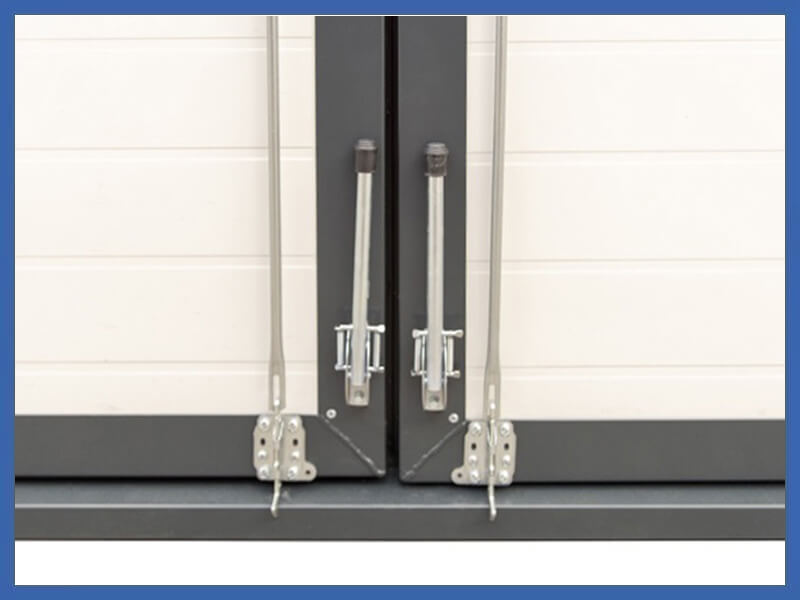

STOPPER DES FLÜGELSSTOPPER-DES-FLÜGELS

– Stopper des Flügels an jedem Flügel

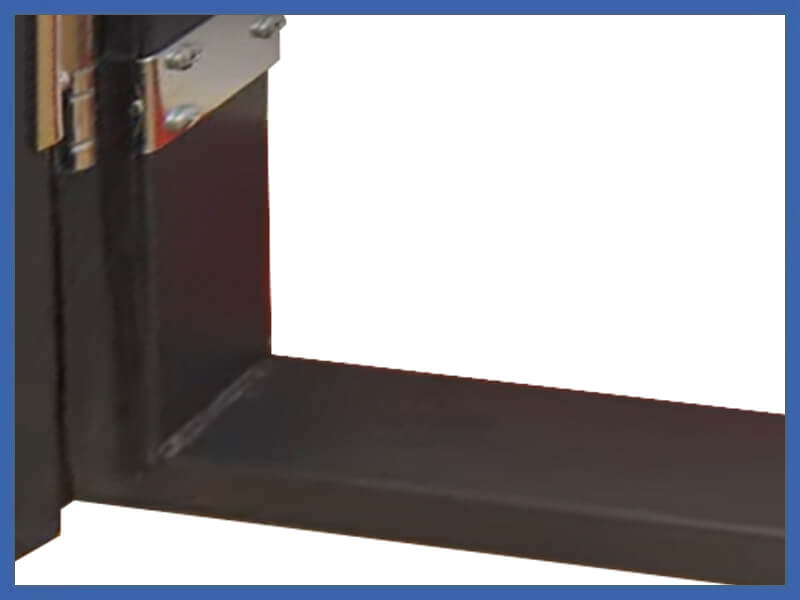

SCHWELLE (Standard)SCHWELLE
– Schwelle: 60×32 mm 1,5 mm stark geschlossene feuerverzinkte Stahlprofil
– Durchfahrtbreite mit Stopper: Breite des Tores minus 220mm
– Durchfahrtbreite ohne Stopper: Breite des Tores minus 120mm
– Durchfahrthöhe: Höhe des Tores minus 92mm

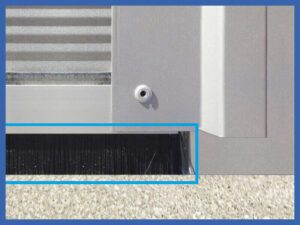

BÜRSTE (Optional)
– Alternativ – Bürste 30 mm an unterer Kante des Flügels
– Durchfahrtbreite mit Stopper: Breite des Tores minus 220mm
– Durchfahrtbreite ohne Stopper: Breite des Tores minus 120mm
– Durchfahrthöhe: Höhe des Tores minus 60mm

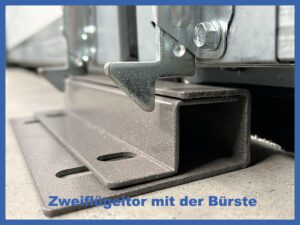

Zweiflugeltor mit der Bürste

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern. Bitte beachten Sie, dass die auf unserer Website gezeigten Bilder lediglich als Beispiel dienen und Abweichungen in der tatsächlichen Ausführung möglich sind.

Panelle / Aufteilung

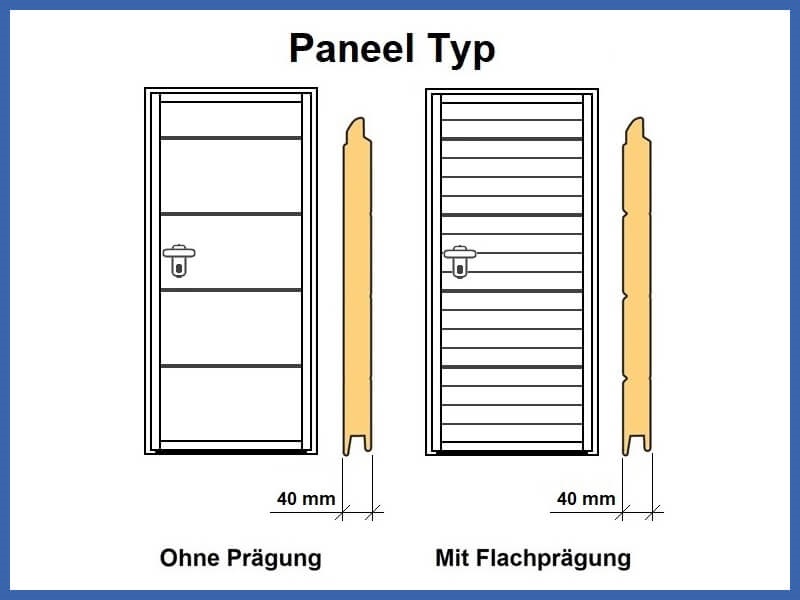

Paneele

Für die Zweiflügeltore Stahl aus Sektionaltor Sandwichpaneelen stehen folgenden Typen zu Verfügung:

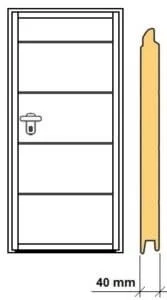

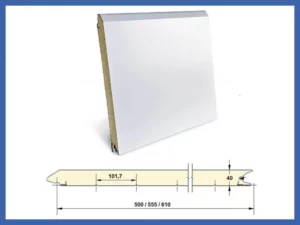

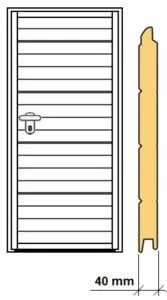

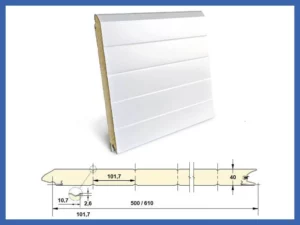

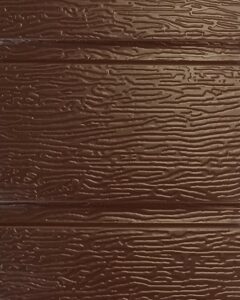

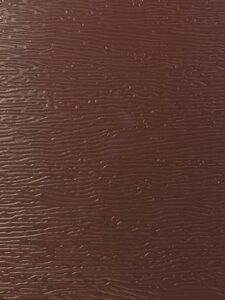

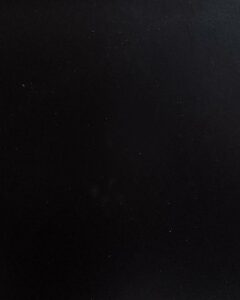

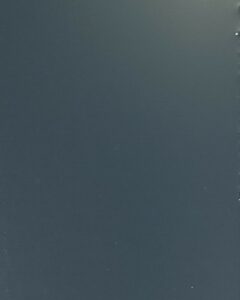

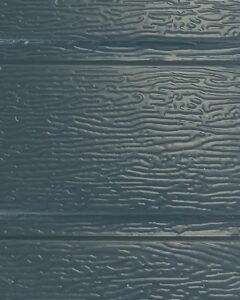

061-Paneele-mit-Prägung_ 062-Paneele-ohne-Prägung_ 63-Verfügbare-Strukturen

Aufteilung

Symmetrisch oder asymmetrisch, mit aktiven rechten oder linken Flügel von außen gesehen – bitte bei der Bestellung angeben.

Wichtig ! Die Flügel öffnen sich nur nach außen.

Keiner der Flügel darf breiter als 1,75 m sein

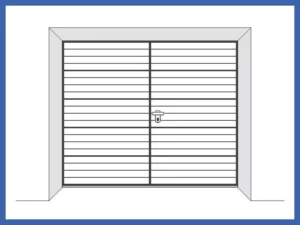

072-Aufteilung-DIN-Rechts_

– symmetrisch, rechter Flügel zuerst geöffnet

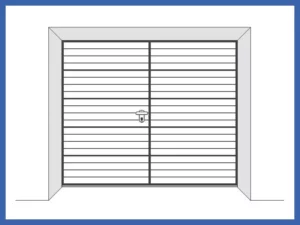

071-Aufteilung-DIN-Links_

– symmetrisch, linker Flügel zuerst geöffnet

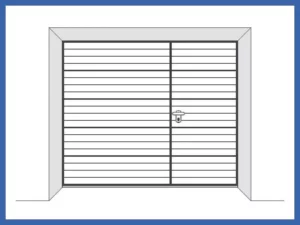

Garagen-Tor-Asymmetrisch-rechts-

– asymmetrisch, rechter Flügel zuerst geöffnet

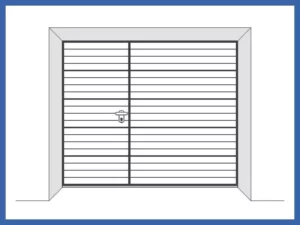

Garagen-Tor-Asymmetrisch-links

– asymmetrisch, linker Flügel zuerst geöffnet

Garagentorschloss / Fenster

Garagentorschloss



In Paket befindet sich ein Schließzylinder mit drei Schlüsseln

SCHLIEßZYLINDER

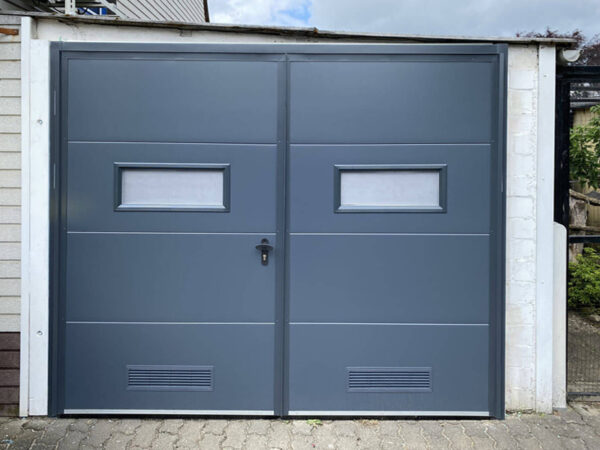

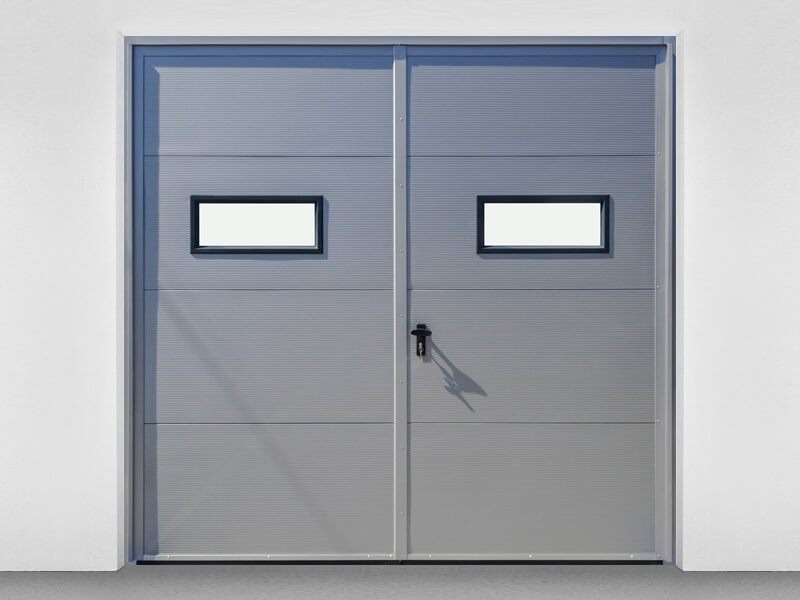

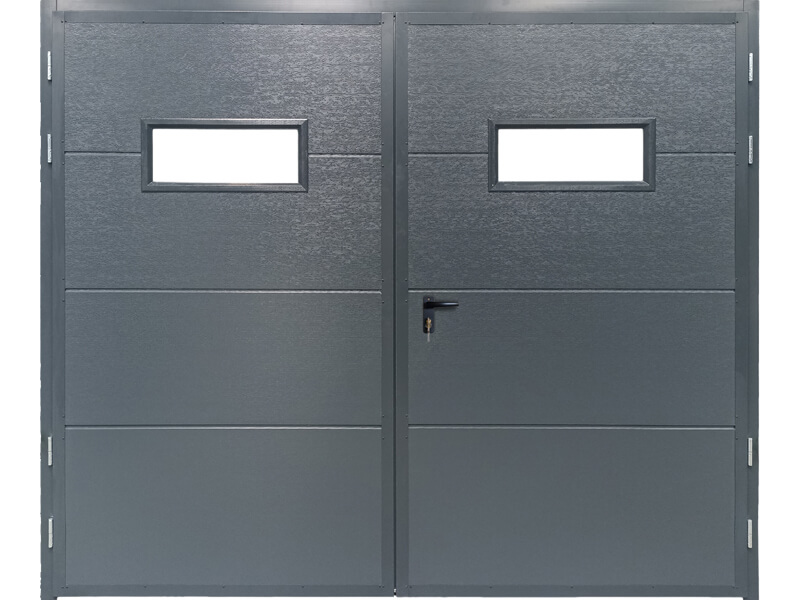

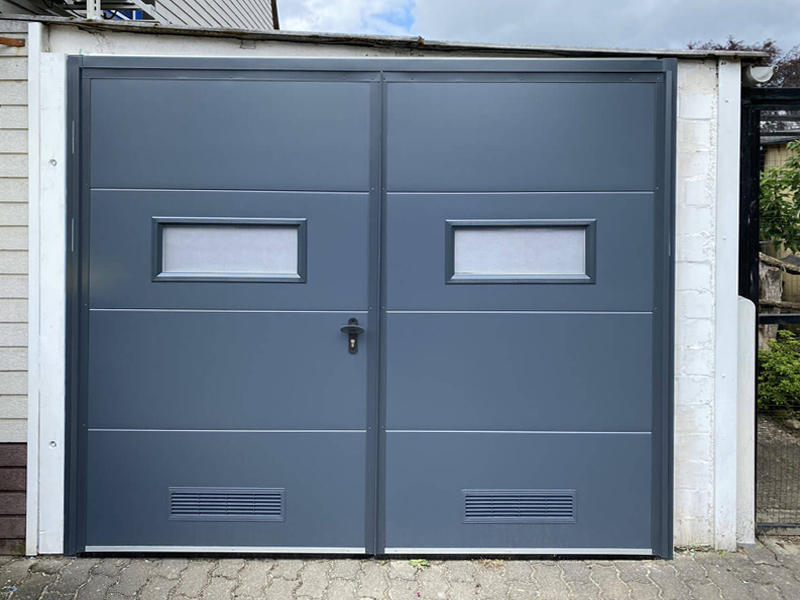

Fenster im Tor

– Verglasung: aus doppeltem Acryl insgesamt 20mm stark
– Außenmaß 600x265mm, Innenmaß 520×190 mm
– In folgenden Farben erhältlich:
RAL 9010 Weiß, RAL 9005 Schwarz, RAL 8003 Lehmbraun,
RAL 8011 Nussbraun, RAL 8017 Schokoladenbraun, RAL 7016 Anthrazitgrau

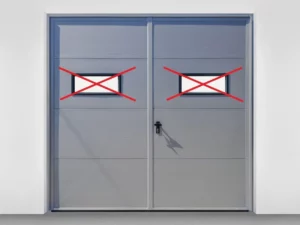

Die Fenster können nur waagerecht immer symmetrisch in Flügel montiert werden
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

Montage

Montage





Montagehinweise für das Tor

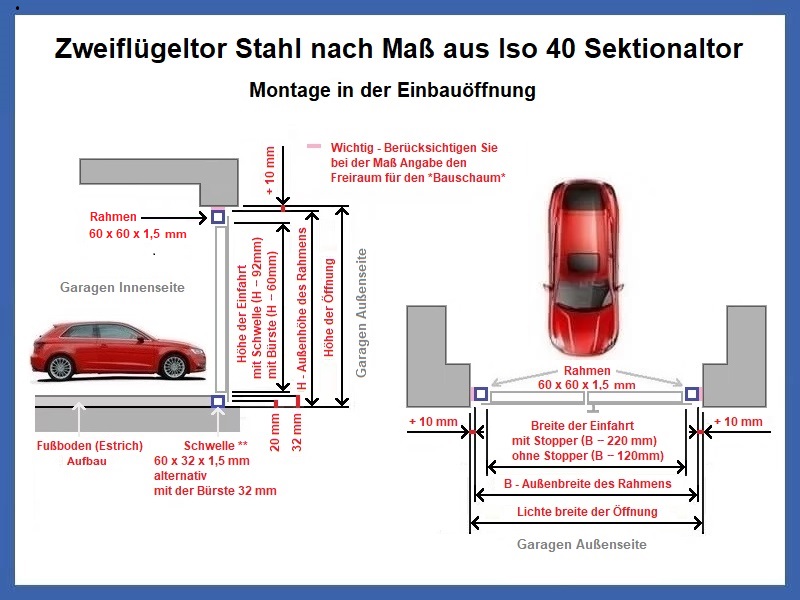

Montage in der Einbauöffnung

bei der Montage in der Einbauöffnung für das Zweiflügeltor berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite minus 2cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe minus 1cm

*** Wenn Sie jedoch die Schwelle 2cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 1cm berechnen.

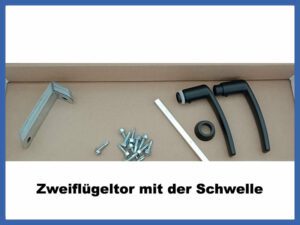

Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben

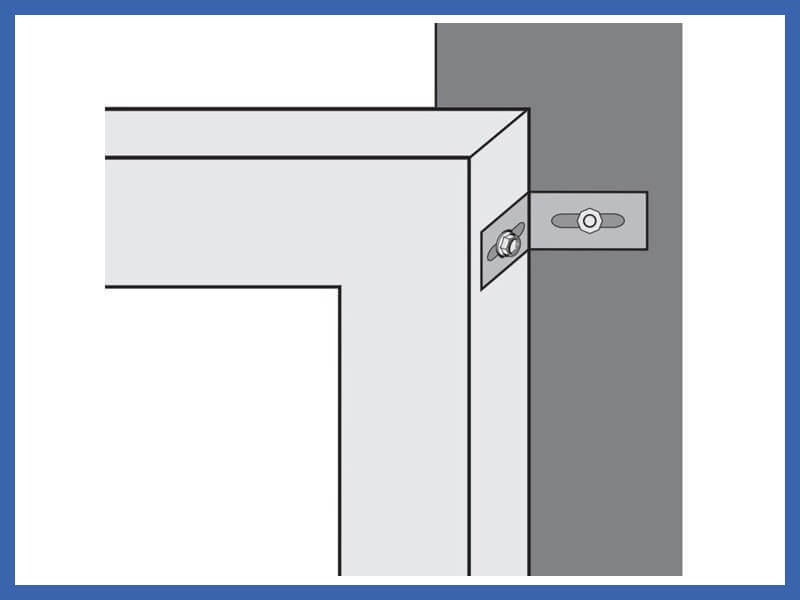

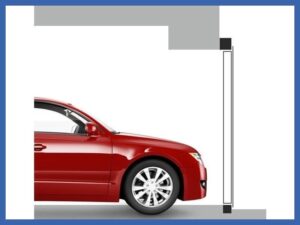

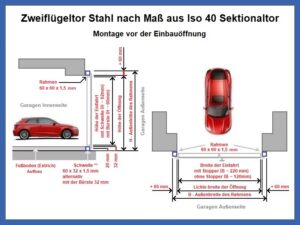

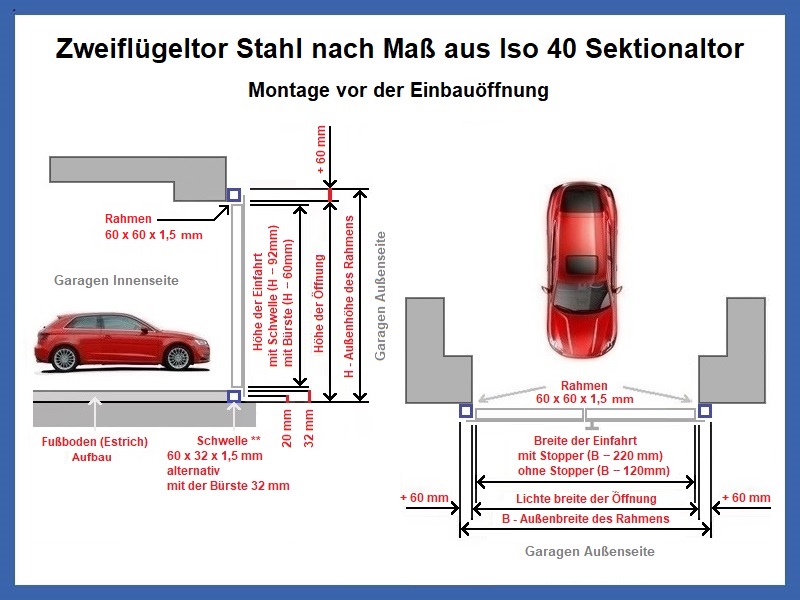

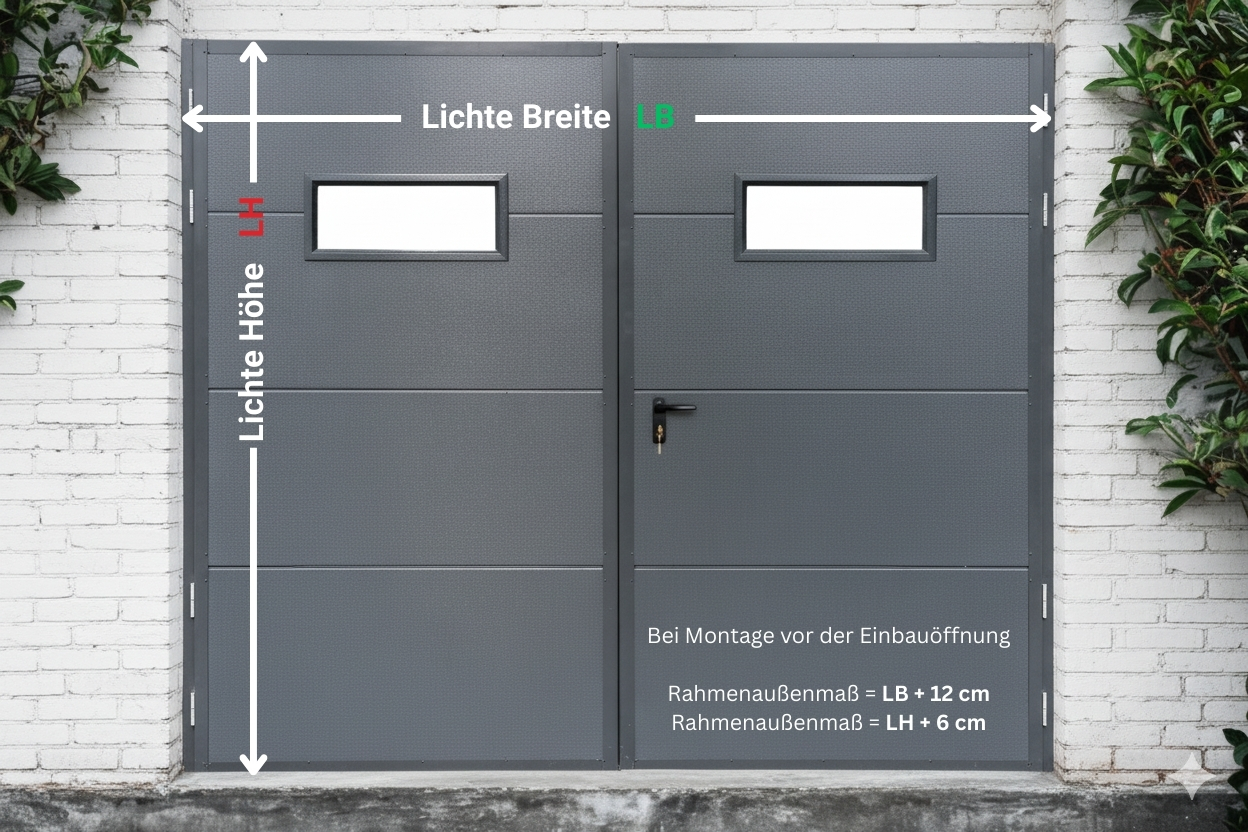

Montage vor der Einbauöffnung

bei der Montage vor der Einbauöffnung für das Zweiflügeltor Stahl berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite plus 12cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe plus 6cm

*** Wenn Sie jedoch die Schwelle 2cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 1cm berechnen.

Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben



Lüftungsgitter / Zargenverkleidung

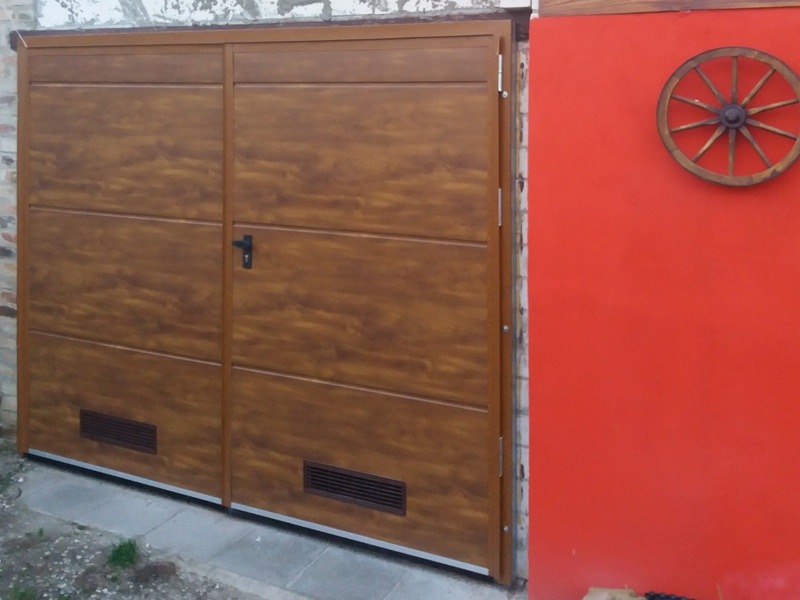

Lüftungsgitter im Tor

Aus Kunststoff: Braun, Weiß oder Graphit
Außenmaß 460x135mm; Innenmaß 425x90mm
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.



Zargenverkleidung

Torrahmen und Flügelrahmen wird immer in ähnliche Farbe wie die Paneele pulverbeschichtet
