Beschreibung

Basierend auf den individuellen Anforderungen, stehen unseren Kunden qualitativ hochwertige feuerverzinkte und lackierte, nach Wunsch gedämmte oder ungedämmte Tore zur Wahl.

Mit der Wahl einer Garagen Zweiflügeltor von garagenonline.eu entscheiden Sie sich für ein Produkt von hervorragender Verarbeitung und Qualität. Unsere Zweiflügeltore nach Maß werden mit größter Sorgfalt aus hochwertigen Materialien hergestellt. Als Kunde können Sie Details, wie Farbe und Trapezprofil selbst wählen.

Unsere wertbeständigen Zweiflügeltore werden nach Maß und mit größter Sorgfalt hergestellt – mit unseren Produkten treffen Sie die richtige Wahl!

ÜBERSICHT

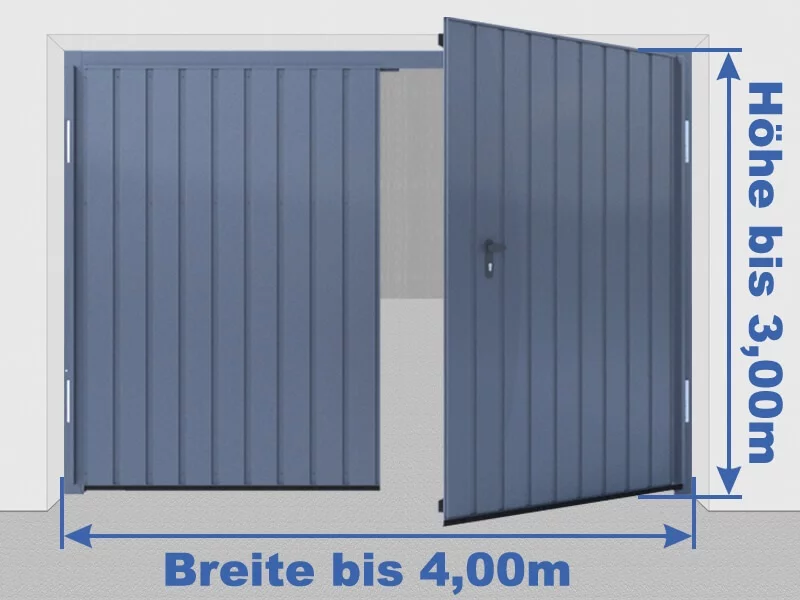

– Maximale Abmessung 4000 x 3000 mm (Breite x Höhe)
– Torrahmen aus feuerverzinktem geschlossenen 60 x 60 mm 1,5 mm stark Stahlprofil (mit Zargeverkleidung in Tor Farbe als Option)
– Flügel Rahmenkonstruktion aus feuerverzinkten und in RAL lackierten 40 x 40 mm 1,5 mm stark Stahlprofil. Die verzinkten Flügel-Elemente sind mit Würfeln aus einem harten und wärmebeständigen thermoplastischen Kunststoff-Polypropylen verbunden (besserer Korrosionsschutz als beim Schweißen) und zusätzlich durch einem Dreieck aus Metall verstärkt.
– Befüllung der Torflügel – Trapezblech mit vier Profilarten zur Verfügung: Senkrecht schmal oder breit sowie waagerecht schmal oder breit.
– Die Verwendung eines versteckten zweifaches feuerverzinkt Scharniersystems 4 mm stark
– Die Position des Knauf hängt von der Höhe der verwendeten Trapezblech ab
– Montage in der Einbauöffnung mit der Verwendung von Montageflachstangen
– Montage vor der Einbauöffnung mit der Verwendung von Montagewinkel
– Symmetrische oder asymmetrische Teilung der Flügel möglich
– Schwelle: 40 x 40 mm 1,5 mm stark geschlossene feuerverzinkte Stahlprofil oder Bürste 30 mm an unterer Kante des Flügels
– Stopper des Flügels
– Begrenzer der 90° Öffnungswinkel
– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt
– Fenster Außenmaß 600 x 265 mm aus doppeltem Acryl insgesamt 20 mm stark
– Lüftungsgitter aus Kunststoff Außenmaß 460 x 135 mm
– Die Ecken der Flügel sind mittels Verriegelungen zu der Schwelle unten (bei der Option mit der Bürste zum Boden) und dem Rahmen oben verriegelt. Die Riegel bestehen aus einem harten und wärmebeständigen thermoplastischen Kunststoff-Polypropylen, der eine ausgezeichnete Widerstandsfähigkeit gegen Ermüdung besitzt.

Technische details

UMFANG DER UMWELTBEDINGUNGEN:

Wasserstandsdatenfernübertragung – PN-EN 12425: 2002
Windlastwiderstand – Klasse 2
Luftdurchlässigkeit – Klasse 1
Temperatur – 30 bis + 50 ° C
Relative Luftfeuchtigkeit – max. 80% nicht kondensierend

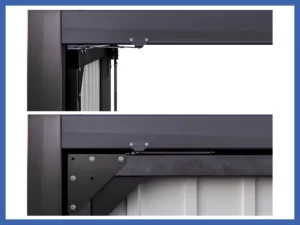

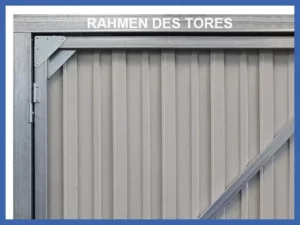

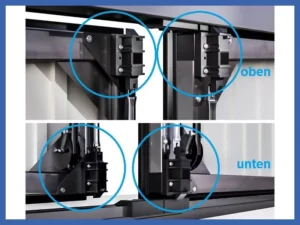

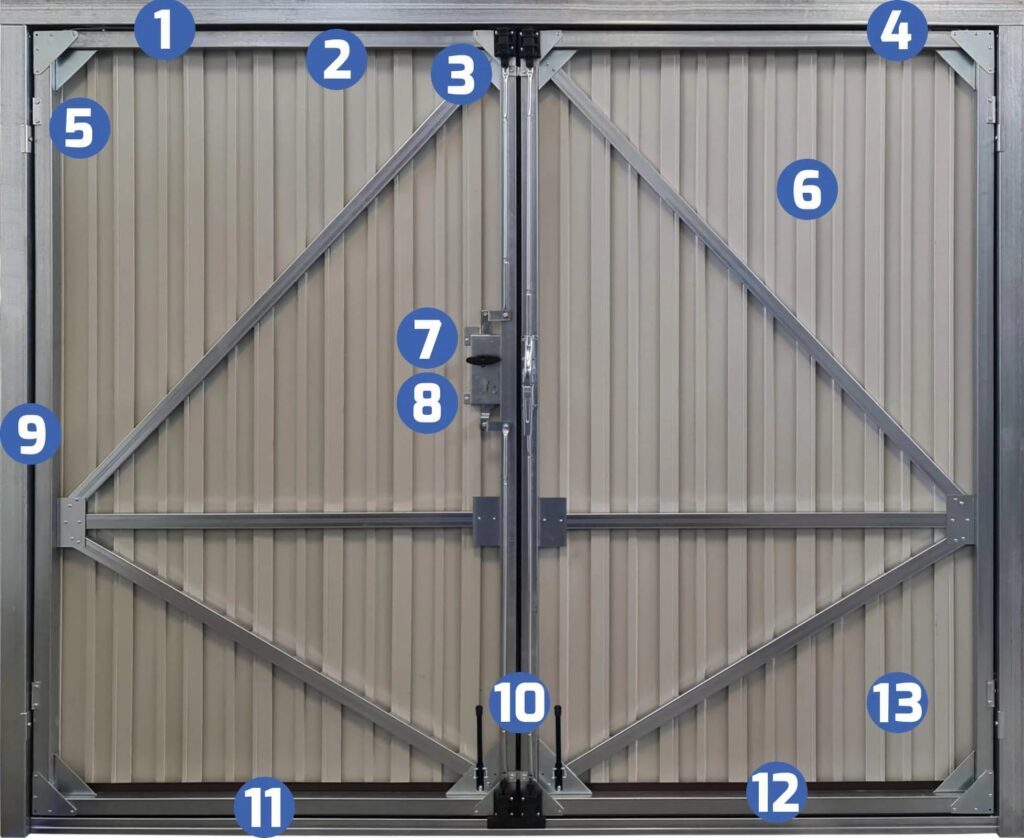

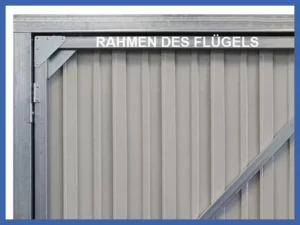

RAHMEN DES TORES – Torrahmen aus feuerverzinktem geschlossenen 60 x 60 mm 1,5 mm stark Stahlprofil – Die verzinkten Torrahmen-Elemente sind durch Nieten miteinander verbunden (besserer Korrosionsschutz als beim Schweißen)	RAHMEN DES FLÜGELS – Flügel Rahmenkonstruktion aus feuerverzinkten und in RAL lackierten 40x 40 mm 1,5 mm stark geschlossene Stahlprofil – Die verzinkten Flügel-Elemente sind durch Nieten miteinander verbunden (besserer Korrosionsschutz als beim Schweißen)	VERRIEGELUNGEN OBEN – Die Ecken der Flügel sind mittels Verriegelungen zu der Schwelle unten (bei der Option mit der Bürste zum Boden) und dem Rahmen oben verriegelt. Die Riegel bestehen aus einem harten und wärmebeständigen thermoplastischen Kunststoff Polypropylen Polypropylen besitzt eine ausgezeichnete Widerstandsfähigkeit gegen Ermüdung	ÖFFNUNGSBERGERENZER – Begrenzer der 90° Öffnungswinkel an jeden Flügel – Der Flügel kann bis zu 180° geöffnet werden (nachdem der Begrenzer entfernt wurde)

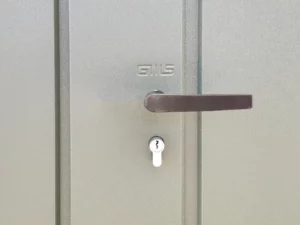

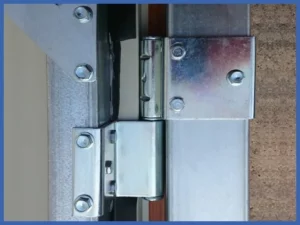

SCHARNIERE – Versteckten zweifaches/dreifaches feuerverzinkt Scharniersystems 4 mm stark	TRAPEZBLECH – Für die Zweiflügeltore stehen vier Profilarten zur Verfügung: Senkrecht, schmal und breit sowie waagerecht, schmal und breit	KNAUF – Die Position des Knaufs hängt von der Höhe der verwendeten Trapezblech ab (Statt Knauf ist auch eine Klinke möglich) Wichtigt! Um das Garagentor mit dem Schlüssel zu öffnen, drehen Sie den Schlüssel entgegen der Öffnungsrichtung des Torflügels.	SCHLIEßZYLINDER – In der Paket befindet sich ein Schließzylinder mit drei Schlüsseln

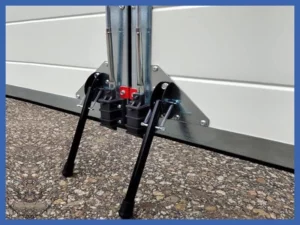

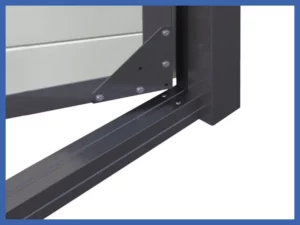

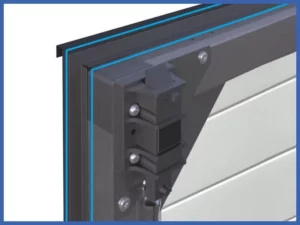

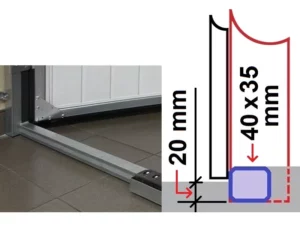

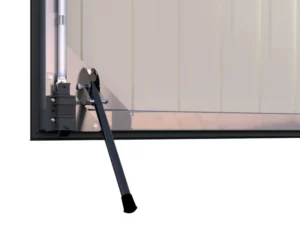

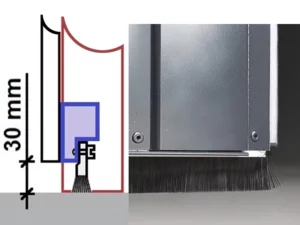

GUMMIDICHTUNG – Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt	STOPPER DES FLÜGELS – Stopper des Flügels	SCHWELLE (Standard) – Schwelle: 40 x 40 mm 1,5 mm stark geschlossene feuerverzinkte Stahlprofil – Breite Lichtmaß mit der Schwelle B – 200 mm – Höhe Lichtmaß mit der Schwelle H – 120 mm	BÜRSTE (Optional) – Alternativ – Bürste 30 mm an unterer Kante des Flügels – Breite Lichtmaß mit der Bürste B – 200 mm – Höhe Lichtmaß mit der Bürste H – 80 mm

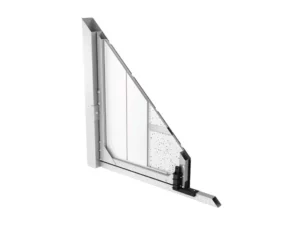

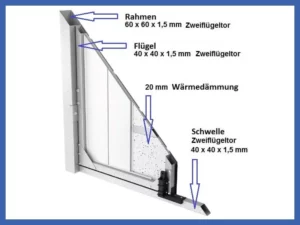

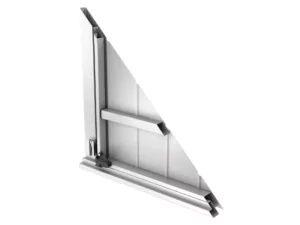

WÄRMEDÄMMUNG – Wenn Sie Wärmeverluste minimieren möchten, ist eine Erwärmung der Tore in Betracht zu ziehen.	WÄRMEDÄMMUNG – Wärmedämmung aus 20 mm stark Styroporplatten, die mit weißen Kunststoff-Lamellen bedeckt sind

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang
mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern.

Trapezblech / Aufteilung

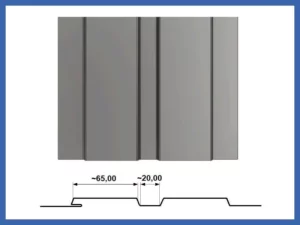

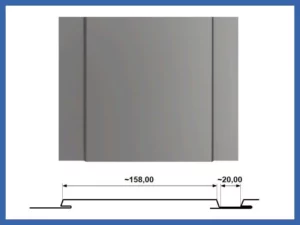

Trapezblech

Für die Zweiflügeltoren stehen vier Profilarten zur Verfügung:
senkrecht, schmal und breit sowie waagerecht, schmal und breit.

Senkrecht schmal

Senkrecht breit

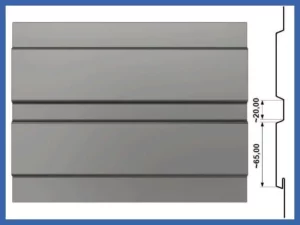

Waagerecht schmal

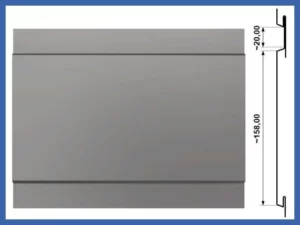

Waagerecht breit

Senkrecht schmal

Senkrecht breit

Waagerecht schmal

Waagerecht breit

Aufteilung

Symmetrisch oder asymmetrisch, mit aktiven rechten oder linken Flügel von außen gesehen – bitte bei der Bestellung angeben.

Die Flügel öffnen sich nur nach außen

– symmetrisch, rechter Flügel zuerst geöffnet

– symmetrisch, linker Flügel zuerst geöffnet

– asymmetrisch, rechter Flügel zuerst geöffnet

– asymmetrisch, linker Flügel zuerst geöffnet

Garagentorschloss / Fenster

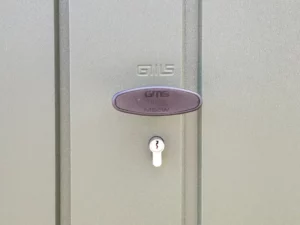

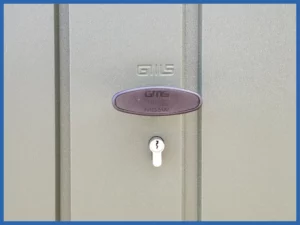

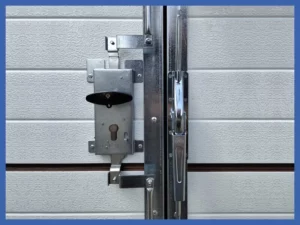

Garagentorschloss

besteht aus Knauf und Schließzylinder mit drei Schlüsseln

Wichtigt! Um das Garagentor mit dem Schlüssel zu öffnen, drehen Sie den Schlüssel entgegen der Öffnungsrichtung des Torflügels.

Fenster im Tor

– Verglasung: aus doppeltem Acryl insgesamt 20mm stark
– Außenmaß 600x265mm, Innenmaß 520×190 mm
– In folgenden Farben erhältlich:
RAL 9010 Weiß, RAL 9005 Schwarz, RAL 8003 Lehmbraun,
RAL 8011 Nussbraun, RAL 8017 Schokoladenbraun, RAL 7016 Anthrazitgrau
Die Fenster können nur waagerecht immer symmetrisch in Flügel montiert werden
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

Montage

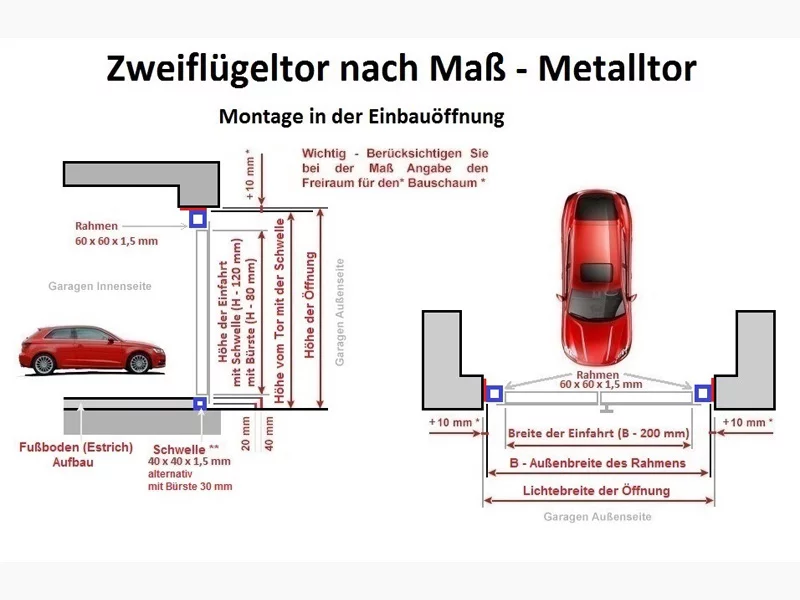

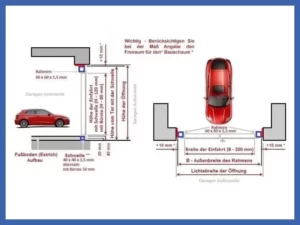

Montage in der Einbauöffnung

bei der Montage in der Einbauöffnung für das Zweiflügeltor berechnen Sie die Rahmenaußenmaße wie folgt:

Rahmenaußenmaß Breite = Lichtes Maß Breite minus 2cm

Rahmenaußenmaß Höhe = Lichtes Maß Höhe minus 1cm

*** Wenn Sie jedoch die Schwelle 2cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 1cm berechnen.

Montageteile werden mitgeliefert: 6 x Montageplatten + 6 Dübeln und Schrauben

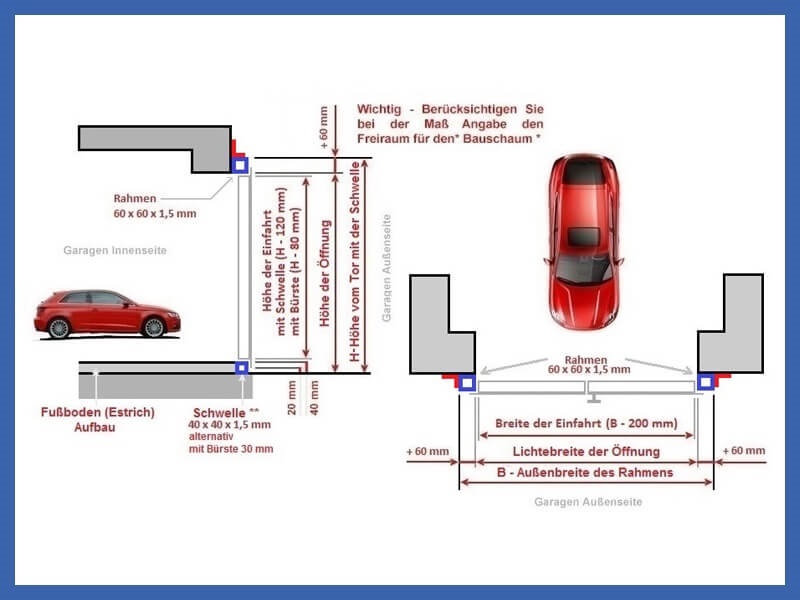

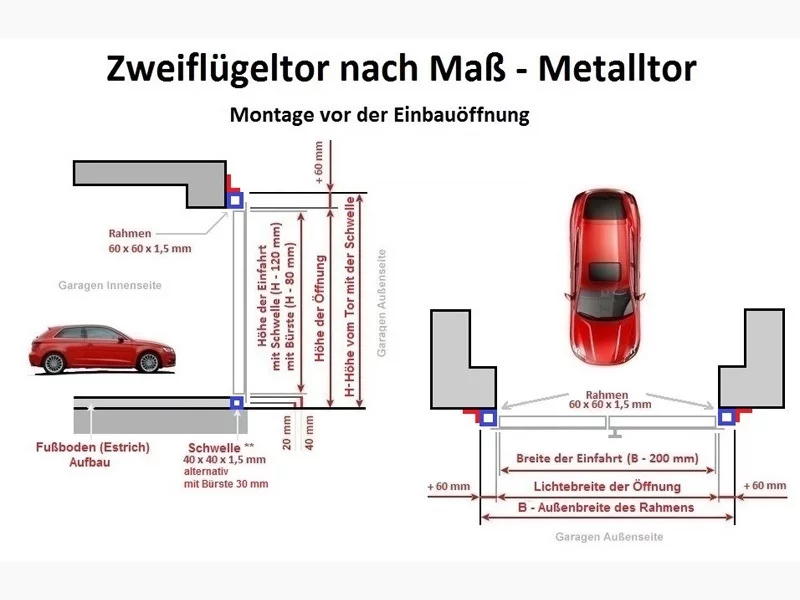

Montage vor der Einbauöffnung

bei der Montage vor der Einbauöffnung für das Zweiflügeltor berechnen Sie die Rahmenaußenmaße wie folgt:
Rahmenaußenmaß Breite = Lichtes Maß Breite plus 12cm
Rahmenaußenmaß Höhe = Lichtes Maß Höhe plus 6cm
*** Wenn Sie jedoch die Schwelle 2cm in Boden einlassen möchten, müssen Sie zu der Lichtes Maß Höhe plus 8cm berechnen.

Montageteile werden mitgeliefert: 6 x Montagewinkiel + 6 Dübeln und Schrauben

Lüftungsgitter / Zargenverkleidung

Lüftungsgitter im Tor

Aus Kunststoff: Braun, Weiß oder Graphit
Außenmaß 460x135mm; Innenmaß 425x90mm
Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.

Zargenverkleidung

Zargeverkleidung in Tor Farbe gegen einen geringen Aufpreis zu bestellen.

Zweiflügeltor nach Maß – Metalltor
