Schwingtor nach Maß OHNE Führungsschienen Vent Panel C

ab 899.00

NEU! Schwingtor nach Maß – Panel C ohne Führungsschienen und Deckenlaufschienen.

Diese Schwingtore sind für die interne Installation vorgesehen, bei der die Luftzirkulation wichtig ist.
Es hat viele Vorteile: Vor allem die schnelle und einfache Montage von komplett montierten Toren, unabhängig von Decken und Wänden. Schwingtore nach Maß ohne Führungsschienen und Deckenlaufschienen arbeiten mit einem innovativen Scherenhebemechanismus, ohne dass die Führungsschienen unter der Decke befestigt werden müssen

Hier können Sie Ihre Produkt konfigurieren und anschließend bei Bedarf bestellen.
Schwingtor fur Tiefgaragen nach Mas
WICHTIG! Bitte geben Sie immer das Rahmenaußenmaß an
Der Preis wächst zusammen mit der Größe – Es fallen aber keine Sonderkosten für die Maßanfertigung an !
ab 2.25 bis 2.75 m
ab 2.00 bis 2.37 m
Lichte Maß laut Ihre Angaben
Montagein
Montage in der Einbauöffnung
Montagehinten
Montage hinter der Einbauöffnung
Garagen Tor Schwingtor Montage
Schwingtor Tiefgaragentor Montage
Blech außen lackiert in ausgewählte Farbe, innen grau.
verzinkt
ral8017
RAL 8017 Schokoladen braun (glänzend) (+...)
ral9010
RAL 9010 Reinweiß (glänzend) (+...)
ral7016
RAL 7016 Anthrazitgrau (glänzend) (+...)
ral9006
RAL 9006 Weißaluminium (glänzend) (+...)
ral6005
RAL 6005 Moosgrün (glänzend) (+...)
ral8004
RAL 8004 Ziegelrot (glänzend) (+...)
ral3005
RAL 3005 Kirsch (glänzend) (+...)
ral8017
RAL 8017 Schokoladen braun (matt) (+...)
ral6020
RAL 6020 Chromoxidgrün (matt) (+...)
ral7016
RAL 7016 Anthrazitgrau (matt) (+...)
Verzinkt und lackiert in der Farbe
Zarge Verkleidung fur ein Schwingtor
Zrzut ekranu 2023 01 24 o 18.17.38
Ohne Schwelle und ohne Bürste am Tor
Gegen einen geringen Aufpreis kann die Torschwelle durch eine Bürste am Torunterrand ersetzt werden.
Knauf
Knauf
GARAGENTORANTRIEB fuer Schwingtore 300x225 1
Nein (+...)
GARAGENTORANTRIEB fuer Tore von Garagenonline 300x225 1
Ja (+...)
20 Vorrichtung 1
Ohne (+...)
20 Vorrichtung 1
Mit (+...)
20 Vorrichtung 1
Mit (+...)
germany
DEUTSCHLAND
austria
ÖSTERREICH (+150.00 €)
Da unsere Produkte keine Standardprodukte sind und nach Kundenwunsch gefertigt werden, beträgt die Zirka-Lieferzeit 4-10 Wochen nach Auftragsbestätigung und Zahlungseingang. Eine Woche vor der geplanten Lieferung werden wir Ihnen schriftlich (per E-Mail) oder Telefonisch einen genauen Termin (ein Tag und Uhrzeit) nennen. Die Lieferungen erfolgen generell mit einem Werkseigenen Fahrzeug als Sammelbestellung (Außer Inseln) Der Fahrer kann leider selbst die Ware nicht Entladen. Daher bitten wir Sie somit genügend Helfer am Tag der Anlieferung zu organisieren. Am Liefertag sollen genügend Personen - Helfer kostenlos vom Käufer gestellt werden, die in der Lage sind zu zweit Teile die ca. 70 bis 150 kg wiegen zu tragen !!! *** Unsere Produkte können nicht von DHL oder DPD transportiert werden, da sie solche Produkte nicht ohne geeignete Fahrzeuge transportieren können.
Produkt Gesamtpreis
Optionen Gesamtpreis
Gesamtpreis
Ich möchte die konfigurierte Ware über Banküberweisung oder Paypal bezahlen.
Kategorie:

Beschreibung

Sie bilden eine traditionelle Lösung zum Schließen von Garagen, die hohe Qualität zu einem moderaten Preis bietet. Ein öffnen ist selbst bei Wind problemlos möglich. Die Schwingtore basieren auf einem Hebemechanismus ohne Führungsschienen, der an den Seiten des Rahmens mit Federn montiert ist.

Schwingtore -Kipptore nach Maß aus Polen ohne Führungsschienen und Deckenlaufschienen schwingen zur Decke ohne Platz im Raum zu beanspruchen. Bei hohen Decken ist diese Lösung bequem und vereinfacht die Montage.

Unsere Produkte zählen zu den Klassikern im Bereich der Garagentore: Schwingtore-Kipptore aus Polen, die wir bei garagenonline.eu in unterschiedlichen Ausführungen für Sie bereithalten.

ÜBERSICHT

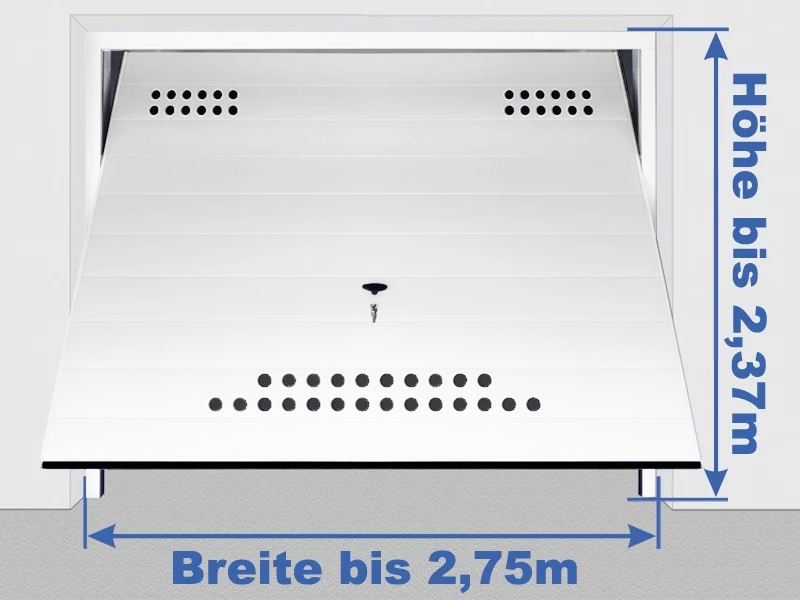

– Maximale Abmessung 2750 x 2250 mm oder 2500 x 2370 mm (Breite x Höhe),
min. 2000 x 2000 mm
– Torrahmen aus feuerverzinktem geschlossenen 70 x 40 mm 1,5 mm stark Stahlprofil durch Nieten befestigt werden (besserer Korrosionsschutz als beim Schweißen)
– Torblattrahmen bestehen aus feuerverzinkten 1,5 mm dickem C-Profilen, an denen die C-Panele durch Nieten befestigt werden (besserer Korrosionsschutz als beim Schweißen)
– Befüllung der Torflügel – Panel C senkrechte Erweiterung
– Die Position des Knauf hängt von der Höhe des Tores ab.
– Montage in der Einbauöffnung mit der Verwendung von Montageflachstangen.
– Montage vor der Einbauöffnung mit der Verwendung von Montagewinkel.
– Ausführung mit einer Schlupftür in der Torblatt nicht möglich.
– ohne Schwelle und Bürste
– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigt.
– Fenster in der Torblatt nicht möglich.
– Lüftungsgitter in der Torblatt nicht möglich.
– Die untere Ecken der Flügel sind mittels Verriegelungen zu dem Rahmen links und rechts verriegelt.
– Breite Lichtmaß B – 240 mm
– Höhe Lichtmaß H – 200 mm
B – Breite Rahmenaußenmaß, H – Höhe Rahmenaußenmaß

Technische details

CE-Konformitätserklärung.

Mechanische Festigkeit und Stabilität: Erfüllt die Anforderungen der Norm PN-EN 12604:2002

RAHMEN DES TORESRahmen des Tores

– Torrahmen aus feuerverzinktem geschlossenen 70 x 40 mm 1,5 mm stark Stahlprofil

– Die verzinkten Torrahmen-Elemente sind ohne zu schweißen, durch Nieten miteinander verbunden (besserer Korrosionsschutz als beim Schweißen)

TORBLATTRAHMENTorblattrahmen
– Torblattrahmen bestehen aus feuerverzinkten 1,5 mm dickem C-Profilen, an denen die C-Paneele durch Nieten befestigt werden.
VERRIEGELUNGEN RECHTS/LINKSVerriegelungen
– Die Ecken der Flügel sind mittels Verriegelungen zu dem Rahmen unten links und rechts verriegelt
FEDERN
– Mehrfedersystem mit Einstellmöglichkeit, das eine reibungslose Steuerung des Schließ – und Öffnungsvorgangs gewährleistet
KEINE DECKENLAUFSCHIENEN ERFORDERLICH!KEINE DECKENLAUFSCHIENEN ERFORDERLICH
– Schnelle und einfache Montage von komplett montiertenToren, unabhängig von Decken und Wänden
BLATTFÜLLUNGTrapezblech
– Blechpanelen aus feuerverzinkten 0,5 mm dickem Blech, miteinander mit Clinch-Technologie verbunden und mit Nieten an 1,5 mm C-Profilen befestigt.
KNAUFKnauf
– Die Position des Knaufs hängt von der Höhe des Tores ab.
SCHLIEßZYLINDER
– In der Packiet befindet sich ein Schließzylinder mit drei Schlüsseln
GUMMIDICHTUNGGummidichtung
– Gummidichtung um dem gesamten Umfang zwischen dem Torblatt und dem Torrahmen befestigtl
VORRICHTUNG FÜR ANTRIEB
Vorrichtung für Antrieb
– Anpassung der Verriegelung des Tores an den elektrischen Antrieb
BELÜFTUNGSÖFFNUNGENSchwelle
– Sorgen für eine ordnungsgemäße Luftzirkulation in Innenräumen
PLATZSPARENDES SCHWINGTOR OHNE FÜHRUNGSSCHIENENUnterschied
– Der Unterschied zwischen einem Schwingtor mit und ohne Deckenlaufschienen:
Schwingtore ohne Deckenlaufschienen arbeiten mit einem innovativen Scherehebemechanismus. Ohne dass die Führungsschienen unter der Decke befestigt werden müssen.

Die in den Beschreibungen dargestellten technischen Lösungen können sich aufgrund technischer Änderungen unserer Produkte im Zusammenhang
mit neuen Produktdesignlösungen, Farb- oder Materialänderungen oder der Einführung neuer technologischer Verfahren ändern.

Panel C / Aufteilung

Panel C

Blechpanelen aus feuerverzinkten 0,5 mm dickem Blech, miteinander mit Clinch-Technologie verbunden

Nur ohne Schlupftür

Zargenverkleidung

Die feuerverzinkte Rahmen wird aus geschlossenen 70 x 40 x 1,5 mm Stahlprofilen mit Zargeverkleidung in Tor Farbe als Standard

Montage

Montage in der Einbauöffnung





Montage hinter der Einbauöffnung

Garagentorschloss

Garagentorschloss

besteht aus Knauf, Schließzylinder mit drei Schlüsseln

Farbauswahl

Die hier dargestellten Farben können von den tatsächlichen Farben abweichen.
